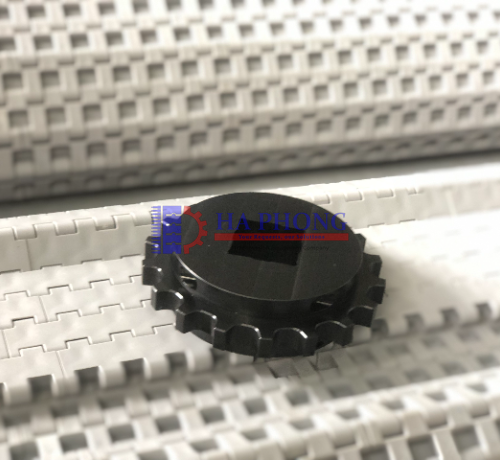

Bánh nhông nhựa băng tải

Bánh nhông nhựa băng tải là phụ kiện truyền động lắp trên trục của băng tải để kéo xích nhựa hoặc băng tải mô-đun chuyển động. Khi hoạt động răng của bánh nhông sẽ ăn khớp vào các rãnh dưới thân băng tải. Khi động cơ quay trục, bánh nhông truyền lực đẩy từng mắt xích tiến lên, giống như bánh răng đẩy thanh răng.

Cấu tạo của bánh nhông nhựa băng tải

Dù có nhiều kiểu dáng và kích thước khác nhau, mọi bánh nhông nhựa băng tải đều được tạo nên từ một số bộ phận cơ bản, và mỗi bộ phận giữ một vai trò riêng trong việc truyền lực, giữ xích ăn khớp và cố định bánh trên trục. Khi đã hiểu rõ cấu tạo của bánh nhông sẽ giúp khách hàng đọc đúng bản vẽ, đo đúng thông số khi đặt hàng và nhận biết nhanh bộ phận nào đang hao mòn khi cần bảo trì.

Một bánh nhông nhựa sẽ gồm các phần sau:

• Răng: phần ăn khớp với xích. Biên dạng răng được thiết kế theo đúng bước xích (pitch) để đẩy xích đều, ít va đập.
• Thân bánh: phần thân tròn đỡ các răng, quyết định đường kính ngoài và độ cứng vững của bánh nhông.
• Moay-ơ: phần trụ ở giữa, nơi lắp lên trục. Moay-ơ càng dài thì bánh nhông càng ổn định trên trục.
• Lỗ trục: lỗ lắp trục, có thể là lỗ tròn có rãnh then hoặc lỗ vuông. Lỗ vuông truyền mô-men tốt và không cần then, thường dùng cho trục vuông của băng tải mô-đun.
• Vít hoặc bu lông nối: dùng để ghép hai nửa bánh nhông quanh trục.

Tại Băng Tải Hà Phong, bánh nhông nhựa nằm trong nhóm phụ kiện băng tải Hong’s Belt. Chúng tôi cung cấp bánh nhông cho các dòng băng tải nhựa và nhận phay bánh nhông nhựa, inox theo bản vẽ hoặc theo nhu cầu thực tế của khách hàng.

Phân loại bánh nhông nhựa cho băng tải

Trên thị trường hiện nay, bánh nhông nhựa băng tải có nhiều loại, và mỗi loại phù hợp với một cách lắp đặt, một điều kiện làm việc khác nhau. Để chọn đúng sản phẩm theo nhu cầu của nhà máy, bạn có thể phân biệt theo bốn tiêu chí: kết cấu (nguyên khối hay chia đôi), phương pháp chế tạo (đúc hay phay), vật liệu (UHMW-PE, nylon, urethane hay inox) và chức năng (chủ động hay bị động).

Theo phương pháp chế tạo

• Bánh nhông đúc: Ép phun từ khuôn, phù hợp sản xuất số lượng lớn với các quy cách tiêu chuẩn. Giá thành tốt, độ đồng đều cao.
• Bánh nhông phay: Gia công từ phôi nhựa tấm hoặc phôi tròn bằng máy phay CNC. Linh hoạt về số răng, đường kính, kích thước lỗ trục, rãnh then. Rất phù hợp khi cần số lượng ít, quy cách đặc biệt hoặc thay thế cho thiết bị cũ không còn phụ tùng.
• Bánh nhông nguyên khối: Một thân liền, độ cứng vững cao, ít chi tiết
• Bánh nhông chia đôi: Hai nửa ghép quanh trục bằng vít

Băng Tải Hà Phong nhận phay bánh nhông theo bản vẽ, nên có thể đáp ứng cả các quy cách không có sẵn trên thị trường.

Bảng vật liệu cho bánh nhông nhựa băng tải

Mỗi vật liệu có giới hạn nhiệt độ và hóa chất khác nhau. Khi băng tải làm việc trong môi trường đặc biệt (nhiệt cao, tẩy rửa mạnh, mài mòn nặng), hãy trao đổi trước với kỹ thuật Băng Tải Hà Phong để chọn đúng vật liệu.

Theo chức năng

• Bánh nhông chủ động: lắp trên trục nối với động cơ, truyền chuyển động cho xích. Chịu tải chính nên cần đúng số lượng và vị trí.
• Bánh nhông bị động: lắp trên trục đuôi hoặc trục dẫn hướng, chỉ đỡ và đổi hướng xích, không truyền lực.

Bạn có thể xem thêm sản phẩm bánh nhông xích nhựa chủ động, bị động tại Băng Tải Hà Phong.

Các thông số kỹ thuật cần biết khi chọn bánh nhông cho băng tải

Công thức tính đường kính vòng chia:

PD = P ÷ sin(180°/N)

Trong đó P là bước xích và N là số răng. Ví dụ, băng tải mô-đun bước 1 inch (25,4 mm) với bánh nhông 20 răng có đường kính vòng chia khoảng 6,39 inch (khoảng 162 mm).

Vì khi vận hành, xích tải sẽ ôm quanh bánh nhông theo các đoạn thẳng nên băng tải có chuyển động theo nhịp của từng răng. Mức dao động tính theo công thức 1 − cos(180°/N). Số răng càng ít thì dao động càng lớn:

Vì vậy với dây chuyền cần băng chạy thật đều (đóng gói, chuyển sản phẩm dễ đổ như chai, lon), nên chọn bánh nhông có số răng nhiều hơn nếu khung máy cho phép.

Kích thước lỗ trục thường gặp: các hãng băng tải lớn thường cung cấp lỗ tròn từ 20, 25, 30, 40, 50, 60 mm, hoặc theo hệ inch, và lỗ vuông 1″, 1½”, 2″, 2½”. Băng Tải Hà Phong có thể phay đúng kích thước lỗ trục và rãnh then theo thiết bị của khách.

Ưu điểm của phụ kiện bánh nhông nhựa băng tải

Bánh nhông nhựa ngày càng được ưu tiên trên băng tải xích nhựa và băng tải mô-đun nhờ những lợi thế rõ rệt so với bánh nhông kim loại: nhẹ, chạy êm, chống mài mòn, không gỉ và không cần bôi trơn. Dưới đây là những ưu điểm nổi bật nhất, giúp bạn thấy vì sao loại phụ kiện này phù hợp với môi trường sản xuất ẩm, sạch và vận hành liên tục.

• Nhẹ, giảm tải cho trục và động cơ. Khối lượng riêng chỉ khoảng 0,93 g/cm³ với UHMW-PE nên dễ vận chuyển, dễ lắp và giảm quán tính khi khởi động.
• Chạy êm, giảm ồn. Nhựa kỹ thuật hấp thụ rung động và tiếng va chạm tốt hơn nhiều so với bánh nhông kim loại ăn khớp với xích.
• Chống mài mòn, bảo vệ xích. Răng nhựa mềm hơn kim loại nên mòn nhẹ nhàng, ít làm hỏng mắt xích. Khi hao mòn thì thay bánh nhông chứ không phải thay cả bộ xích đắt tiền.
• Không gỉ, không hút nước. Phù hợp môi trường ẩm, rửa nước, hơi nước, hóa chất tẩy rửa nhẹ.
• Vệ sinh, không cần bôi trơn. Không cần tra dầu mỡ, tránh nhiễm bẩn thực phẩm, đáp ứng yêu cầu của ngành F&B.
• Dễ gia công theo yêu cầu. Phay được đủ số răng, kích thước và kiểu lỗ trục, kể cả cho thiết bị đời cũ.
• Thay thế nhanh với loại chia đôi. Giảm thời gian dừng chuyền khi bảo trì.

Những hạn chế cần lưu ý

• Do là nhựa nên khả năng chịu tải và nhiệt độ thấp hơn vật liệu kim loại. Với tải rất nặng hoặc nhiệt độ cao, cần cân nhắc bánh nhông inox hoặc nhựa kỹ thuật gia cường.
• Là chi tiết phụ kiện có hao mòn, cần kiểm tra định kỳ để thay thế.
• Cần chọn đúng bước răng và vật liệu. Dùng bánh nhông không tương thích sẽ làm băng tải xích mòn nhanh hơn.

Ứng dụng của phụ kiện bánh nhông nhựa

Tính ứng dụng của phụ kiện bánh nhông rất cao nên được dùng trên băng tải xích nhựa và băng tải mô-đun nhựa trong hầu hết các ngành sản xuất hiện nay, đặc biệt nhất là các ngành:

• Thực phẩm, thủy hải sản, đồ uống đóng chai: nơi môi trường ẩm, hay rửa nước
• Dây chuyền đóng gói, chiết rót, dán nhãn, xếp thùng
• Sản xuất bao bì, linh kiện điện tử, hàng tiêu dùng nhanh.

Để băng tải vận hành bền, phụ kiện bánh nhông thường được dùng đồng bộ với thanh lót dẫn hướng và thanh lót chữ U bản 40 và 60mm, cùng băng tải xích nhựa Hong’s Belt.

Băng Tải Hà Phong – Công ty cung cấp phụ kiện bánh nhông nhựa uy tín và chất lượng

Công ty TNHH Thiết Bị Công Nghiệp Hà Phong hình thành từ năm 2019, là xưởng cung cấp băng tải lưới inox, băng tải nhựa, băng tải xích cho nhiều đối tác doanh nghiệp lớn trên thị trường. Hiện nay Băng Tải Hà Phong là đơn vị đại diện phân phối chính hãng các thương hiệu Habasit, Movex, Hong’s Belt, Valco-Melton, Maxsen… Ưu điểm khi chọn Hà Phong làm đối tác cung ứng:

• Cung cấp phụ kiện bánh nhông chính hãng sẵn hàng tại kho.
• Phay bánh nhông nhựa, inox theo bản vẽ hoặc theo mẫu cũ.
• Sản phẩm chính hãng, có tem kiểm định, CO, CQ.
• Bảo hành 12-24 tháng, hỗ trợ kỹ thuật 24/7.
• Miễn phí lắp đặt.
• Tư vấn trọn bộ xích, bánh nhông, thanh dẫn hướng, khung và động cơ.

Câu hỏi thường gặp về phụ kiện bánh nhông nhựa băng tải

1. Bánh nhông nguyên khối và chia đôi, nên chọn loại nào?

Nếu lắp mới và có thể tháo trục thì chọn nguyên khối để có độ cứng vững tốt. Thay thế trên máy đang chạy hoặc khó tháo trục thì chọn loại chia đôi để tiết kiệm thời gian dừng máy.

2. Bánh nhông nhựa băng tải dùng để làm gì?

Bánh nhông nhựa lắp trên trục băng tải, có nhiệm vụ truyền chuyển động từ động cơ sang xích nhựa hoặc băng mô-đun. Răng của bánh ăn khớp với xích và đẩy từng mắt xích tiến lên, giúp băng tải chạy đều và đúng hướng.

3. Có phay được bánh nhông theo bản vẽ riêng không?

Được. Băng Tải Hà Phong nhận phay bánh nhông nhựa và inox theo bản vẽ hoặc nhu cầu thực tế của khách hàng.

4. Không có bản vẽ thì đặt bánh nhông thế nào?

Bạn có thể gửi ảnh chụp hoặc mang bánh nhông cũ, xích đang dùng đến. Kỹ thuật viên của Hà Phong sẽ xác định bước xích, số răng, kích thước lỗ trục và đề xuất quy cách phù hợp. Băng Tải Hà Phong cũng nhận phay bánh nhông nhựa và inox theo bản vẽ hoặc theo nhu cầu thực tế.

5. Bánh nhông nhựa dùng được trong môi trường ẩm hoặc rửa nước không?

Được. Nhựa kỹ thuật không gỉ và gần như không hút nước, nên chịu được môi trường ẩm và rửa nước thường xuyên. Với hóa chất tẩy rửa mạnh hoặc nhiệt độ cao, bạn nên trao đổi trước với kỹ thuật để chọn đúng vật liệu.

6. Dùng bánh nhông của hãng này cho xích hãng khác được không?

Chỉ được khi bước xích và biên dạng răng thật sự tương thích. Bạn hãy gửi thông tin xích để Băng Tải Hà Phong kiểm tra trước khi đặt, tránh mua sai quy cách.
