Hướng dẫn cách tính toán thiết kế hệ thống băng tải công nghiệp từ A-Z

Một hệ thống băng tải được tối ưu tối nhất phải dựa trên nhiều yếu tố kỹ thuật, mà còn là yếu tố then chốt quyết định đến năng suất và lợi nhuận của toàn bộ nhà máy. Việc hiểu và áp dụng đúng kỹ thuật tính toán thiết kế không chỉ giúp hệ thống vận hành trơn tru mà còn kéo dài tuổi thọ thiết bị lên gấp nhiều lần. Trong bài viết này, đội ngũ kỹ sư tại Băng Tải Hà Phong sẽ chia sẻ đến bạn lộ trình hướng dẫn cách tính toán thiết kế băng tải công nghiệp từ A-Z.

Tầm quan trọng của việc tính toán thiết kế băng tải chính xác

Trong kỹ thuật cơ khí, việc thiết kế băng tải dựa trên kinh nghiệm cảm tính mà thiếu đi các con số thực tế là một sai lầm phổ biến dẫn đến nhiều kết quả sai sót, gây thiệt hại cho doanh nghiệp. Tại sao không nên thiết kế theo cảm tính? Việc ước lượng sai lệch có thể khiến motor quá tải dẫn đến cháy nổ, hoặc ngược lại, motor quá lớn gây lãng phí năng lượng không cần thiết. Ngoài ra, dây băng tải có thể bị đứt hoặc trượt nếu lực căng không được tính toán khớp với trọng tải thực tế.

Lợi ích của việc tính toán hệ thống băng tải chuẩn:

• Tăng tuổi thọ motor: Motor vận hành đúng dải công suất sẽ hoạt động bền bỉ, ít hỏng hóc.
• Tiết kiệm điện năng: Giảm thiểu chi phí vận hành hàng tháng cho doanh nghiệp.
• An toàn vận hành: Kiểm soát tốt lực căng và tốc độ, giúp hạn chế rủi ro đứt băng chuyền hoặc rơi vãi hàng hóa, bảo vệ an toàn cho nhân công.

Các thông số đầu vào cần thiết trước khi tính toán thiết kế băng tải

Để có một bản thiết kế tối ưu, các kỹ sư tại Băng Tải Hà Phong luôn bắt đầu bằng việc thu thập các số liệu thực tế từ phía khách hàng, điều này sẽ cung cấp đầy đủ các cơ sở tính toán kỹ thuật chi tiết khi bắt đầu thiết kế:

• Đặc tính vật liệu: Kích thước (độ lớn của hạt hoặc kiện hàng).
• Khối lượng riêng (kg/m³): Quyết định áp lực lên bề mặt băng.
• Độ ẩm và nhiệt độ: Ảnh hưởng trực tiếp đến việc chọn chất liệu dây băng (PVC, cao su hay xích nhựa).
• Yêu cầu năng suất: Khối lượng hàng cần vận chuyển trong 1 giờ (sản phẩm/giờ). Đây là chỉ số quan trọng nhất để xác định kích thước và vận tốc của hệ thống.

Điều kiện địa hình:

• Chiều dài vận chuyển (L): Khoảng cách từ điểm nạp đến điểm xả.
• Độ dốc (góc nghiêng): Nếu băng tải leo dốc, cần tính toán thêm lực thắng trọng lực.
• Môi trường làm việc: Môi trường có hóa chất, ẩm ướt hay nhiệt độ cao sẽ đòi hỏi các tiêu chuẩn vật liệu khác nhau.

Quy trình 5 bước tính toán thiết kế băng tải tiêu chuẩn

Bước 1: Tính chiều rộng dây băng tải

Chiều rộng dây băng (B) phải đảm bảo chứa đủ vật liệu dựa trên năng suất yêu cầu mà không làm tràn ra ngoài. Công thức tính thường dựa trên kích thước vật liệu lớn nhất và góc dốc của đống vật liệu trên băng.

Bước 2: Xác định vận tốc băng tải

Chọn vận tốc (v) phù hợp để cân bằng giữa năng suất và sự ổn định.

• Vận tốc quá cao: Dễ làm vật liệu văng ra ngoài ở các khúc cua hoặc điểm đổ.
• Vận tốc quá thấp: Buộc phải tăng chiều rộng băng hoặc độ dày lớp vật liệu, gây áp lực lên kết cấu khung.

Phân loại vận tốc theo mục đích sử dụng

• Vận tốc thấp (v < 0.5 m/s)
• Ứng dụng: Dây chuyền lắp ráp linh kiện điện tử, kiểm tra sản phẩm (QC), hoặc đóng gói thủ công.

Lý do: Giúp công nhân kịp thao tác mà không bị mỏi mắt hoặc nhỡ nhịp sản phẩm.

• Vận tốc trung bình (v = 0.5 – 1.0  m/s)
• Ứng dụng: Vận chuyển thùng carton, bao tải, pallet trong kho bãi hoặc logistics.

Lý do: Đây là độ an toàn tối thiểu giúp hệ thống chạy êm, ít tiếng ồn và giảm hao mòn cho con lăn cũng như dây băng.

• Vận tốc cao (v > 1.0 m/s)
• Ứng dụng: Vận chuyển vật liệu rời (than, cát, đá) hoặc các dây chuyền chiết rót tốc độ cao (như ngành bia rượu, nước giải khát).

Lý do: Tối ưu hóa năng suất trong thời gian ngắn. Tuy nhiên, cần chú ý đến lực ly tâm tại các điểm uốn cong.

Bước 3: Tính toán lực kéo và công suất motor

Đây là phần trọng tâm của quy trình thiết kế.

Bước 4: Tính toán sức bền dây băng

Dựa trên lực căng tối đa (T_max )tại các điểm uốn, kỹ sư sẽ lựa chọn loại dây băng có số lớp bố (EP) hoặc lõi thép phù hợp để đảm bảo hệ số an toàn, tránh tình trạng giãn dài hoặc đứt dây khi đang tải nặng.

Tính lực căng tối đa (T_max):

Lực căng lớn nhất thường xuất hiện tại tang chủ động khi băng tải bắt đầu khởi động hoặc khi đầy tải.

2. Lựa chọn loại bố dây băng (EP hoặc Lõi thép)

Dựa trên T_max, ta tính toán cường độ kéo đứt cần thiết trên 1mm chiều rộng băng (K_w):

Bước 5: Lựa chọn đường kính tang chủ động và con lăn

Đường kính tang (Pulley) phải đủ lớn để dây băng không bị uốn quá mức gây hỏng lớp bố. Đồng thời, khoảng cách giữa các con lăn đỡ phải được tính toán để giảm độ võng của dây băng, giúp máy chạy êm và giảm tiêu hao công suất. Việc chọn sai kích thước tang và con lăn là nguyên nhân hàng đầu khiến dây băng bị nứt, vỡ cấu trúc bố hoặc gây lãng phí công suất motor.

1. Đường kính tang chủ động (D)

Tang chủ động (Pulley) phải đủ lớn để dây băng không bị uốn cong quá ngặt. Nếu đường kính quá nhỏ, các lớp bố bên trong dây băng sẽ bị kéo căng quá mức và nhanh chóng bị tách lớp.

2. Tính toán khoảng cách giữa các hàng con lăn (l)

Để giảm độ võng của dây băng giữa hai hàng con lăn (độ võng không nên vượt quá 2-3% khoảng cách giữa 2 con lăn), ta cần tính toán:

• Khoảng cách con lăn đỡ tải (l_t): Thường dao động từ 0.8m đến 1.2m. Với hàng cực nặng (như đá, quặng), khoảng cách này có thể rút ngắn xuống còn 0.5m.
• Khoảng cách con lăn đỡ nhánh không tải (l_k): Thường dao động từ 2.0m đến 3.0m do nhánh này chỉ chịu trọng lượng của dây băng.

3. Lợi ích khi lựa chọn đúng thông số:

• Giảm tiêu hao công suất: Dây băng càng ít võng, lực ma sát càng thấp, motor chạy nhẹ hơn.
• Vận hành êm ái: Giảm hiện tượng rung lắc và tiếng ồn khi các mối nối dây băng đi qua con lăn.
• Bảo vệ dây băng: Tăng tuổi thọ dây băng thêm 30% – 50% nhờ giảm ứng suất uốn tại tang chủ động.

Bảng tra cứu thông số kỹ thuật chi tiết

Để giúp bạn có cái nhìn nhanh về việc lựa chọn thông số ban đầu, hãy tham khảo các bảng dữ liệu tiêu chuẩn dưới đây:

Bảng gợi ý tốc độ băng tải theo loại vật liệu

Loại vật liệu	Vận tốc khuyến nghị (v−m/s)	Ghi chú
Hàng kiện, thùng carton	0.3 – 0.8	Đảm bảo ổn định, không đổ ngã
Vật liệu rời, hạt nhỏ (ngũ cốc)	1.0 – 2.5	Tốc độ cao để tăng năng suất
Vật liệu mài mòn cao (quặng, đá)	1.0 – 1.5	Hạn chế tốc độ để giảm mòn dây
Hàng dễ vỡ, linh kiện điện tử	0.1 – 0.3	Cần vận hành cực kỳ êm ái

Bảng hệ số ma sát giữa dây băng và con lăn

Điều kiện môi trường	Hệ số ma sát (μ)	Ảnh hưởng đến thiết kế
Môi trường khô ráo, sạch sẽ	0.25 – 0.30	Vận hành lý tưởng, lực kéo ổn định
Môi trường ẩm ướt, có nước	0.10 – 0.20	Dễ trượt, cần tăng lực căng hoặc bọc cao su tang
Môi trường dính dầu mỡ	0.05 – 0.12	Rất trượt, cần dây băng chuyên dụng kháng dầu
Môi trường bụi bặm (xi măng)	0.35 – 0.40	Ma sát tăng, cần motor công suất lớn hơn

Những sai lầm thường gặp khi thi công băng tải công nghiệp

Trong quá trình tư vấn và sửa chữa hệ thống cho khách hàng, Băng Tải Hà Phong nhận thấy 3 sai lầm phổ biến nhất:

• Chọn motor quá dư thừa công suất: Nhiều đơn vị vì tâm lý mua dư công suất để motor được bền hơn nên chọn motor lớn hơn nhiều so với tính toán. Điều này không chỉ làm tăng chi phí đầu tư ban đầu mà còn gây lãng phí điện năng tiêu thụ và làm rung lắc hệ thống khi vận hành.
• Không tính đến độ võng của dây băng: Khoảng cách giữa các hàng con lăn nếu quá xa sẽ khiến dây băng bị võng xuống dưới sức nặng của hàng hóa. Độ võng này tạo ra lực cản cực lớn, làm tăng tải trọng lên motor và khiến dây băng nhanh hỏng.
• Bỏ qua yếu tố giãn dài của dây: Tất cả các loại dây băng (đặc biệt là dây PVC, cao su) đều có độ giãn nhất định sau một thời gian vận hành. Nếu không thiết kế hệ thống tăng đưa có hành trình đủ dài, dây sẽ bị trùng, gây trượt và giảm hiệu suất truyền động.

Dịch vụ tư vấn và thiết kế băng tải chuyên nghiệp tại Băng Tải Hà Phong

Nếu các bạn đang gặp khó khăn trong việc tính toán hoặc muốn sở hữu một hệ thống băng tải công nghiệp chuẩn, bền chắc, Băng Tải Hà Phong chính là công ty hàng đầu trong lĩnh vực truyền động với hơn 5 năm kinh nghiệm. Đội ngũ kỹ sư của Hà Phong dày dạn kinh nghiệm thực chiến trong các lĩnh vực từ sản xuất thực phẩm, nước giải khát đến công nghiệp nặng, am hiểu sâu sắc về các dòng vật liệu hiện đại như Habasit, Movex hay Hong’s Belt.

Quy trình làm việc chuyên nghiệp:

• Khảo sát: Tiếp nhận thông số đầu vào và đo đạc địa hình thực tế.

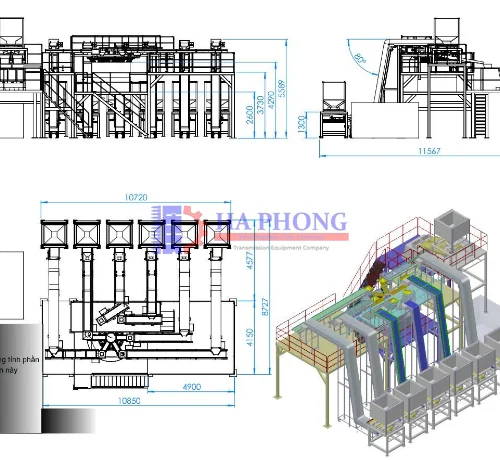

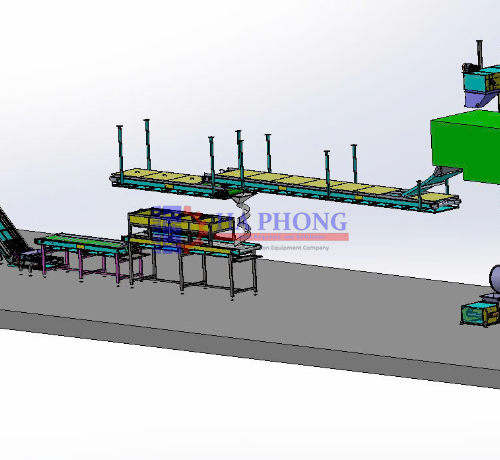

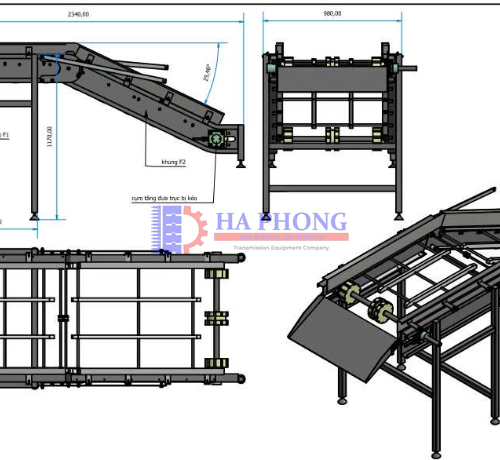

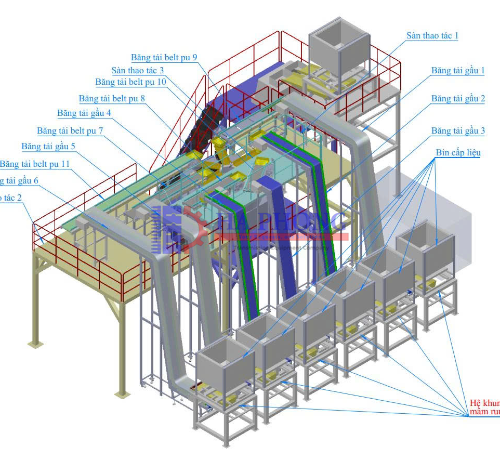

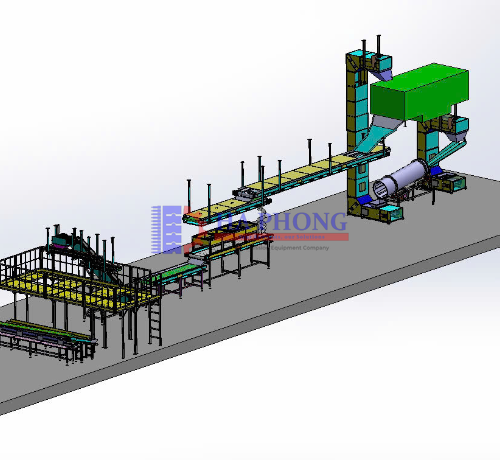

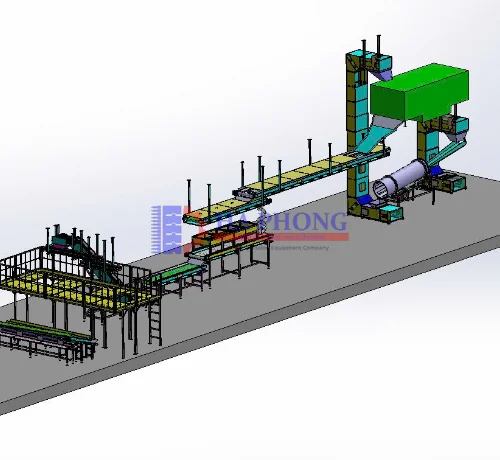

• Tính toán & Bản vẽ: Lập bảng tính toán công suất và bàn giao bản vẽ kỹ thuật 2D/3D chi tiết.

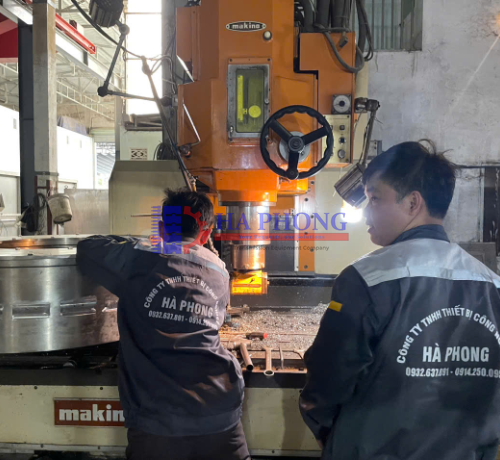

• Gia công: Sản xuất thiết bị tại xưởng với quy trình kiểm soát chất lượng nghiêm ngặt.

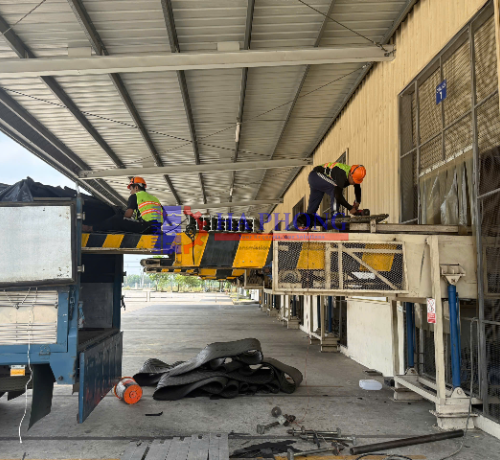

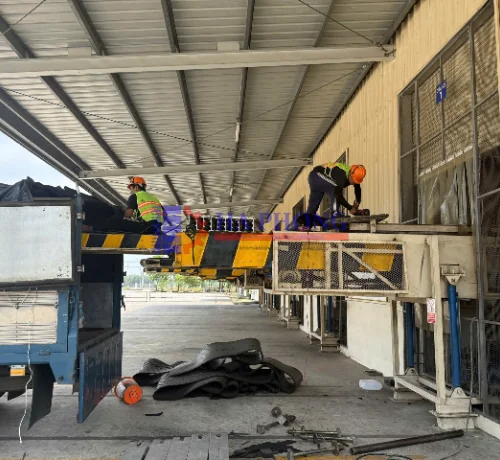

• Lắp đặt & Bàn giao: Vận hành chạy thử và hướng dẫn bảo trì định kỳ.
• Cam kết bảo hành: Sản phẩm thương hiệu Hà Phong luôn cam kết về độ đồng tâm của con lăn, độ bền của khung sườn và hiệu suất motor tối ưu, giúp doanh nghiệp an tâm sản xuất 24/7.
