Thanh dẫn hướng xích

Khi vận hành hệ thống băng tải công nghiệp, xích truyền động là bộ phận chịu lực và vận hành liên tục. Khi motor truyền lực, xích sên di chuyển và ma sát trực tiếp với khung sườn hoặc thành băng tải, dẫn đến hiện tượng mài mòn nhanh chóng, làm giảm tuổi thọ của xích. Để giải quyết vấn đề này, thanh dẫn hướng xích (hay còn gọi là thanh rail dẫn hướng xích) ra đời như một giải pháp phụ kiện tối ưu giúp giảm ma sát, chống lệch dây băng và bảo vệ xích sên toàn diện.

1. Thanh dẫn hướng xích là gì? Vai trò trong hệ thống băng tải

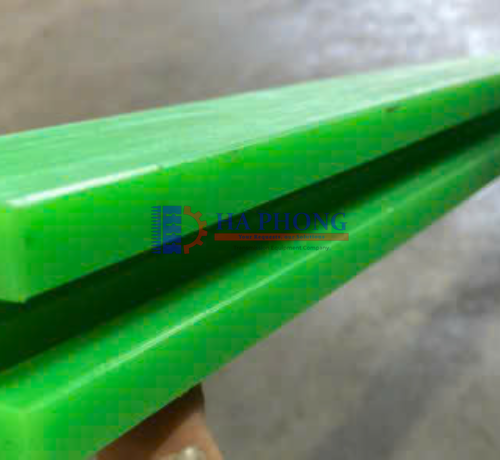

Thanh dẫn hướng xích (chain guide rail) là loại phụ kiện chuyên dụng được lắp đặt dọc theo đường chạy của xích. Thanh rail dẫn hướng có tác dụng làm giảm mài mòn cho xích trong hệ thống băng tải. Khi khởi động hệ thống truyền động, motor sẽ truyền lực vào xích. Khi đó xích sẽ phải chạy và tạo ra ma sát với khung băng hoặc thành băng tải, gây ra hiện tượng mài mòn nhanh chóng.

Nhiệm vụ chính của thanh trượt dẫn hướng xích bao gồm:

• Giảm mài mòn tối đa: Giảm ma sát trực tiếp giữa xích sên/xích nhựa với khung kim loại, bảo vệ xích không bị ăn mòn hay đứt gãy sụt áp trong quá trình vận hành.
• Chống sàn băng, lệch xích: Giữ cho dây băng tải, băng tải nhựa, băng tải xích inox hay xích lưới luôn chạy đúng quỹ đạo, không bị sàn lệch.

2. Các biên dạng (kiểu dáng) thanh rail dẫn hướng xích thông dụng

Tùy thuộc vào yêu cầu kỹ thuật, loại xích (xích đơn, xích đôi) và ứng dụng thực tế, thanh nhựa dẫn hướng xích được thiết kế với rất nhiều biên dạng khác nhau như chữ T, U, H, K, E, C… Bên cạnh đó, nếu hệ thống yêu cầu chạy áp sát vào thành, người ta sẽ sử dụng các dòng thanh dẫn hướng có thiết kế bờ chuyên dụng. Dưới đây là chi tiết về một số biên dạng phổ biến nhất:

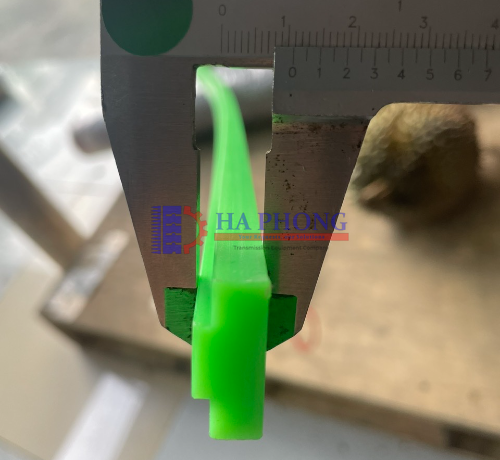

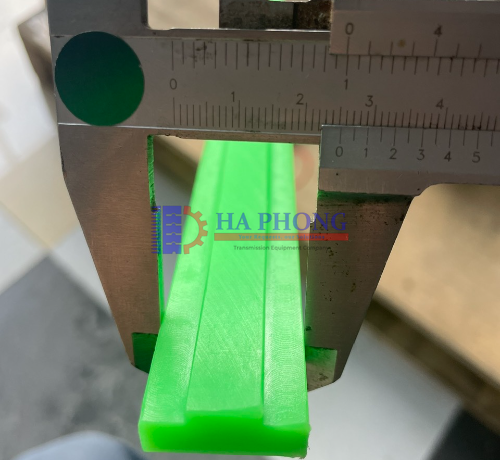

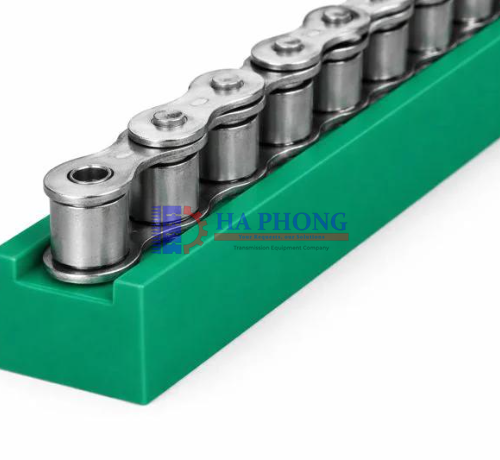

Thanh dẫn hướng xích biên dạng chữ T

• Đặc điểm kết cấu: Thanh ray dẫn hướng có bề mặt phẳng với một gờ (ngạnh) nổi hình chữ T nằm chính giữa dọc theo chiều dài rail. Gờ này được tính toán kích thước vừa vặn để lọt lòng vào giữa các mắt xích, giữ cho xích chạy thẳng hàng.
• Cơ chế định vị: Chỉ định vị xích theo phương ngang (chống sàn, chống lệch sang trái/phải), không giữ xích theo chiều thẳng đứng.
• Điểm vượt trội: Nhờ kết cấu hở phía trên, người vận hành có thể dễ dàng nhấc hẳn sợi xích lên bằng tay để kiểm tra, lau chùi, tra dầu mỡ hoặc thay thế mắt xích định kỳ mà không cần phải tháo dỡ toàn bộ hệ thống rail.
• Ứng dụng: Thường dùng cho xích đơn, băng tải xích nhựa, xích inox chạy thẳng trong các ngành đóng chai, thực phẩm, nơi yêu cầu vệ sinh thiết bị thường xuyên.

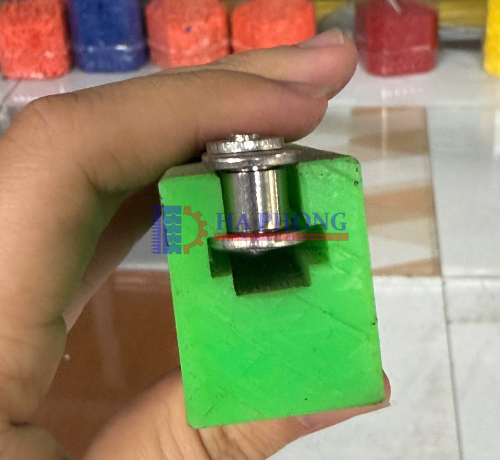

Thanh rail dẫn hướng xích kiểu chữ K

• Đặc điểm kết cấu: Khác hoàn toàn với chữ T, thanh chữ K được thiết kế ôm khép kín dạng ngạnh lõm. Phần má xích và con lăn của xích sên sẽ được đặt lọt hẳn và lồng chặt vào bên trong cấu trúc của thanh rail.
• Cơ chế định vị: Định vị toàn diện 4 phía (trên – dưới – trái – phải). Nó vừa giữ xích không lệch ngang, vừa khóa chặt xích theo chiều thẳng đứng, giữ xích luôn áp sát vào lòng ray.
• Điểm vượt trội: Chống bung xích tuyệt đối. Khi băng tải vận hành tốc độ cao, lực ly tâm lớn hoặc khi xích sên phải chịu tải nặng, xích có xu hướng bị nẩy hoặc văng ra ngoài. Thiết kế chữ K triệt tiêu hoàn toàn hiện tượng này, giúp hệ thống chạy cực kỳ đầm và an toàn.
• Ứng dụng: Phù hợp cho các dòng xích truyền động tải nặng như xích 40, 50, 60, 80 trong môi trường công nghiệp nặng, băng tải dốc hoặc hệ thống chạy tốc độ cao.

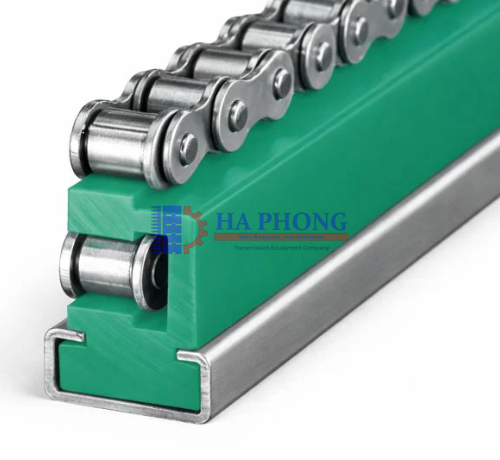

Thanh dẫn hướng xích kiểu chữ C (Chữ U)

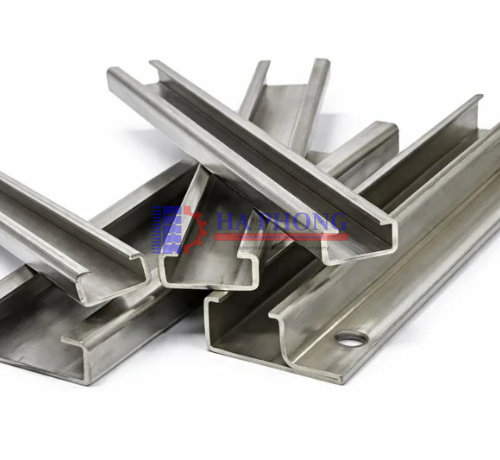

• Đặc điểm kết cấu: Thanh nhựa dẫn hướng có biên dạng lòng máng hở hình chữ C (hoặc chữ U). Đặc biệt, dòng này luôn đi kèm một lớp nẹp hộp giập bằng khung inox SUS 304 bao bọc bên ngoài phần nhựa để tăng cứng. Trên thanh inox đã được đột lỗ sẵn từ nhà máy.
• Cơ chế định vị: Định vị xích lọt lòng bên trong để chống sàn ngang, không có ngạnh giữ xích theo chiều thẳng đứng giống như dòng chữ K.
• Điểm vượt trội: Rất dễ lắp đặt và chịu lực chịu uốn cực tốt nhờ lớp vỏ inox 304 bảo vệ. Kỹ sư chỉ việc đặt thanh dẫn hướng lên và bắn vít định vị xuyên qua lỗ đột sẵn vào thẳng khung sườn chấn C hoặc các thanh la giằng băng tải mà không lo nhựa bị móp méo hay biến dạng.

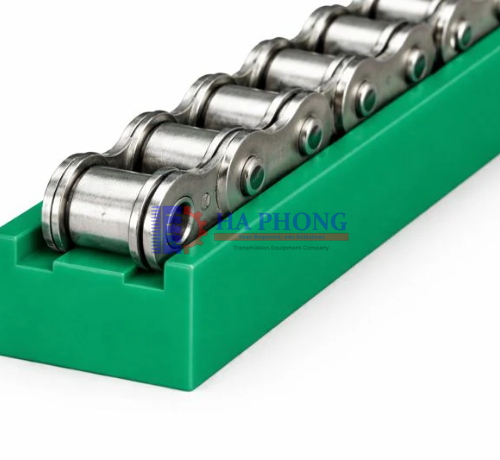

Thanh rail dẫn hướng xích kiểu chữ E

• Đặc điểm kết cấu: Có bề mặt được thiết kế hai rãnh hãm song song, tạo thành hình chữ E nằm ngang. Hai khúc hãm này có nhiệm vụ định vị chính xác hai tai bát (bát xích/attachment) của sợi xích sên theo chiều nằm ngang.
• Cơ chế định vị: Định vị cố định phần xích nền phía dưới, để lộ phần bát xích hướng lên trên hoặc hướng ra ngoài để lắp ghép linh kiện phụ trợ.
• Điểm vượt trội: Dòng này thường kết hợp với xích sên truyền động loại chế bát chữ L và được đột lỗ sẵn. Từ các lỗ đột trên bát xích này, các kỹ sư cơ khí có thể tự do bắt vít, gá đặt bất kỳ chi tiết quái gì vô cũng được để tùy biến băng tải theo ý muốn:
• Ứng dụng: Chế thành băng tải xích ty (xỏ ty ngang qua các lỗ bát). Chế thành băng tải xích tấm (bắt các tấm tấm inox/nhựa lên mặt bát). Kết hợp kẹp ty ngang để chế tạo hệ thống băng tải thùng carton hoặc băng tải pallet tự động.

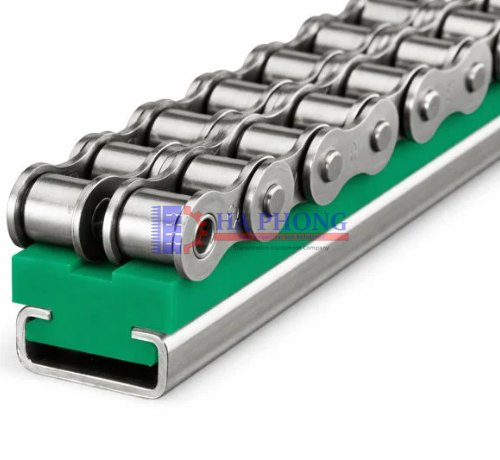

Thanh rail dẫn hướng xích kiểu chữ U cho xích đôi

Cấu tạo: Tương tự như chữ U nhưng phần gờ 2 bên sẽ được làm dày hơn và không có phần gờ bao bọc hai bên giống như loại chữ U cho xích đơn. Thiết kế 2 rãnh chữ U trên cùng một phôi nhựa cố định giúp hai sợi xích luôn chuyển động song song.

Do dòng chữ U chỉ giữ xích lọt lòng (định vị phương ngang, không khóa 4 chiều như dòng chữ K), nên khi lắp đặt dọc theo la giằng hoặc khung sườn chấn C, bạn cần tính toán độ căng (lực trùng) của xích vừa phải. Ở phần hành trình xích chạy về, có thể kết hợp thêm các con lăn bị động để đỡ xích, tránh tình trạng xích bị võng sâu làm tăng tải cho motor.

3. So sánh vật liệu chế tạo thanh ray HDPE và UHMWPE

Vật liệu làm thanh dẫn hướng quyết định trực tiếp đến độ bền của xích. Nhựa PE thông thường hoàn toàn không phù hợp vì chịu mài mòn kém, dễ làm hỏng xích sên và xích nhựa. Thay vào đó, hai vật liệu chuyên dụng được sử dụng là HDPE và UHMWPE.

Lời khuyên: Trừ khi hệ thống băng tải của bạn bắt buộc phải vận hành trong môi trường hơi nước ẩm ướt có nhiệt độ từ 70°C đến 90°C (nên chọn UHMWPE), thì trong mọi ứng dụng tiêu chuẩn khác, vật liệu HDPE là sự lựa chọn tối ưu nhất nhờ sự cân bằng hoàn hảo giữa hiệu năng kỹ thuật và chi phí đầu tư.

4. Những lưu ý cần biết về thanh rail dẫn hướng xích

Thanh trượt dẫn hướng xích được sản xuất đa dạng để thích ứng chính xác với các kích thước tiêu chuẩn của xích công nghiệp:

• Phân loại theo kết cấu: Gồm có loại thanh ray đơn (chạy cho 1 sợi xích) và thanh ray đôi (chạy song song cho cặp xích).
• Thông số xích đáp ứng: Phù hợp hoàn hảo cho các dòng xích tiêu chuẩn từ xích 40, 50, 60 đến 80.
• Khi thiết kế và lắp đặt các hệ thống băng tải bằng xích 40, 50, 60, 80 thì thanh dẫn hướng có thể bắn vít âm trên la giằng hoặc hệ khung sườn tùy theo ứng dụng để có thể chạy song song 2 xích. Thêm vào đó là tránh tình trạng xích bị võng hoặc bung, hoặc là có thể sử dụng con lăn bị động để đỡ.

Với hệ thống sử dụng xích bản 40, cấu trúc trọn bộ sẽ bao gồm: Thanh dẫn hướng bản rộng 40mm, xích bản 40, nhông bản 40 và lan can dẫn hướng bằng nhôm định hình đi kèm.

Việc trang bị thanh dẫn hướng xích phù hợp không chỉ giúp hệ thống băng tải vận hành êm ái, giảm tiếng ồn mà còn tiết kiệm hàng loạt chi phí bảo dưỡng, thay mới xích sên cho doanh nghiệp. Tùy thuộc vào loại xích sử dụng (40, 50, 60, 80), điều kiện nhiệt độ môi trường và kết cấu khung sườn, hãy lựa chọn biên dạng chữ T, K, C, E và vật liệu nhựa HDPE/UHMWPE phù hợp nhất cho nhà máy.
