Hướng dẫn lựa chọn thanh lót chống mòn cho băng tải nhựa và xích nhựa không chỉ giúp khách hàng lựa chọn đúng chủng loại, biên dạng và vật liệu thanh lót mà còn giúp hệ thống băng tải vận hành ổn định, giảm thiểu tiếng ồn. Nếu không có thanh lót, sự ma sát trực tiếp giữa xích và khung gầm sẽ dẫn đến hiện tượng mài mòn nhanh chóng, làm giảm tuổi thọ vật tư và đẩy chi phí bảo trì của nhà máy lên rất cao.

Tóm tắt nội dung

Thanh lót chống mòn là gì

Thanh lót chống mòn là một bộ phận không thể thiếu trong thiết kế và chế tạo các dây chuyền băng tải nhựa, xích nhựa cũng như dây chuyền băng tải lưới inox. Việc ma sát giữa các vật liệu với nhau sẽ tạo ra mài mòn đáng kể trong quá trình vận hành, đặc biệt là đối với những dây chuyền tốc độ cao, điều đó dẫn đến việc vật tư hao mòn nhanh, ảnh hưởng tới hiệu suất cũng như là chi phí bảo trì của nhà mày.

Cấu tạo của thanh lót chống trượt cho băng tải

Thanh trượt hay còn gọi là thanh lót chống mòn được sản xuất từ vật liệu PE cao phân tử với hệ số ma sát thấp, một số loại còn được trộn thêm phụ gia có chất tự bôi trơn sẽ tiết ra trong quá trình ma sát làm cho hệ số ma sát giảm về mức thấp nhất có thể.

Bề mặt tiếp xúc: Là bề mặt tiếp xúc trực tiếp với xích nhựa hoặc mặt dưới băng tải. Bề mặt này được gia công nhẵn mịn, có hệ số ma sát cực thấp.
Phần thân định hình: Được ép đùn hoặc gia công cơ khí chính xác theo nhiều biên dạng hình học khác nhau (Biên dạng chữ P, Z, U, T, nẹp phẳng, phi tròn…). Thiết kế này cho phép thanh lót dễ dàng kẹp, liên kết chắc chắn vào thanh la inox hoặc ray dẫn hướng của khung băng tải mà không lo bị xô lệch khi vận hành.

Các loại thanh lót chống trượt cho băng tải trên thị trường hiện nay đa số thường được sản xuất bằng vật liệu nhựa HDPE, PE, UHMW-PE.

Kinh nghiệm chọn thanh lót chống mòn cho kỹ sư băng tải

Việc lựa chọn đúng biên dạng và phương pháp lắp đặt thanh lót quyết định trực tiếp đến độ bền của cả hệ thống băng tải. Dưới đây là một vài kinh nghiệm trong việc chọn lựa các loại thanh lót chống mòn cho các dây chuyền băng tải nhựa và xích nhựa.

Cách chọn thanh lót cho các dòng xích nhựa chạy thẳng

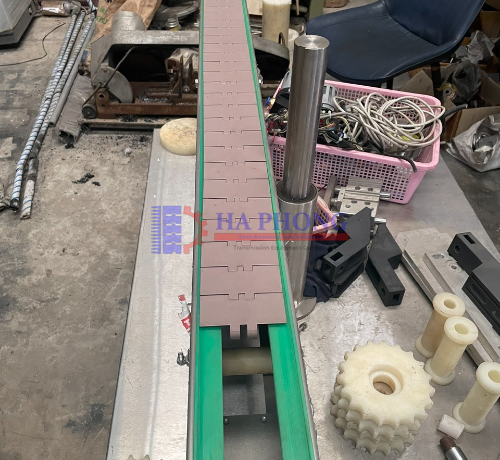

Với các dòng xích nhựa chạy thẳng phổ biến như 820, 828…, kết cấu băng tải thường sử dụng các loại thanh lót biên dạng chữ P hoặc chữ Z.

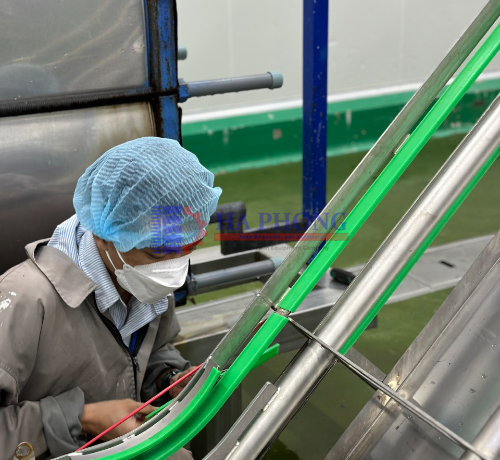

Thanh lót chữ P hoặc Z sẽ được kẹp chặt vào thanh la inox của khung sườn băng tải.
Xích nhựa sẽ trượt ổn định trên bề mặt của thanh lót này, cách ly hoàn toàn xích với phần inox sắc cạnh.

Hiệu quả: Giảm đáng kể hệ số ma sát. Tùy thuộc vào tốc độ vận hành và tải trọng, việc sử dụng đúng thanh lót giúp tăng tuổi thọ của xích nhựa lên thêm từ 2 đến 3 năm, tiết kiệm hàng chục triệu đồng chi phí thay mới vật tư.

Cách chọn thanh lót cho hệ thống xích nhựa chạy nhiều hàng (Multi-Line)

Khi thiết kế các dòng xích nhựa (chạy thẳng 820 hoặc chạy cong 880, 882, 828, 880M…) từ 2 line (hàng) trở lên trên cùng một lòng băng tải, kỹ sư bắt buộc phải bố trí thêm thanh lót chữ U ở giữa.
Thanh lót chữ U này được thiết kế tích hợp các gờ chia line (gờ định hướng).

Tác dụng: Hạn chế tối đa hiện tượng hai mép xích của hai hàng cạ sát vào nhau trong quá trình chuyển động, tránh hiện tượng kẹt xích, nhảy xích hoặc mòn vẹt mép xích.

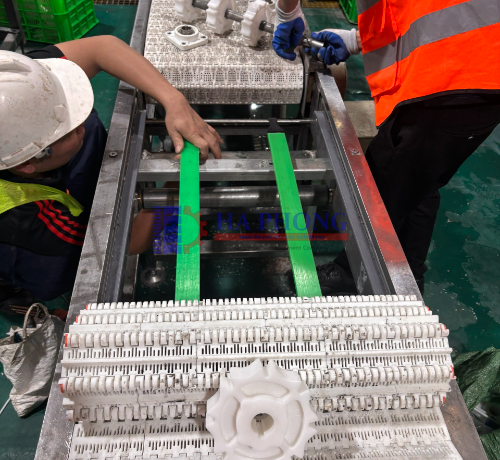

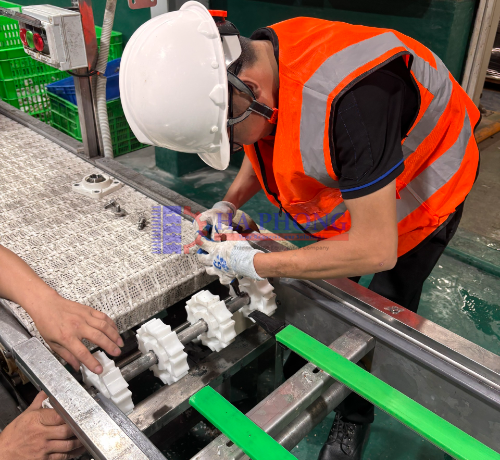

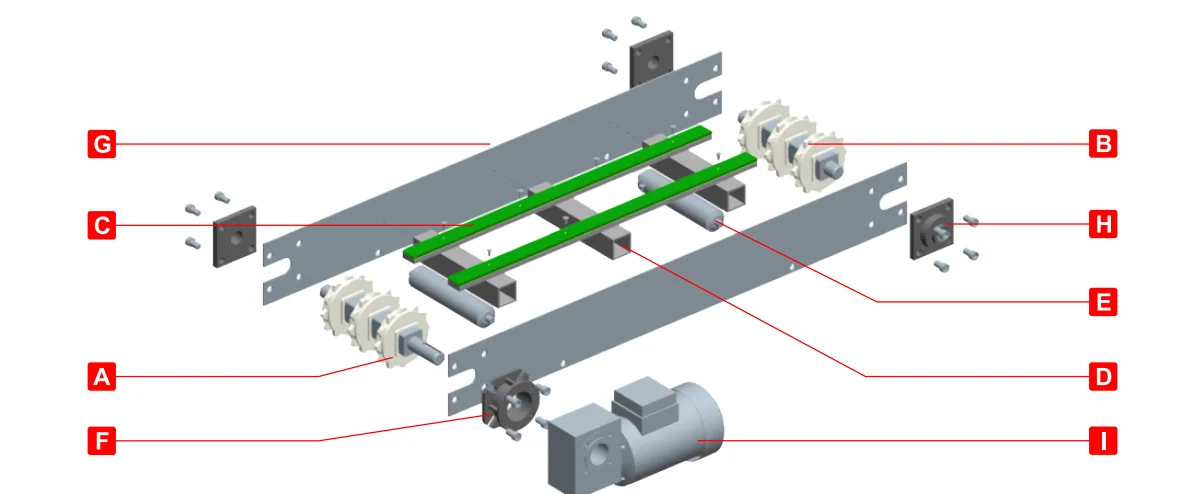

Cách chọn thanh lót cho băng tải nhựa chạy thẳng (Modular Belt)

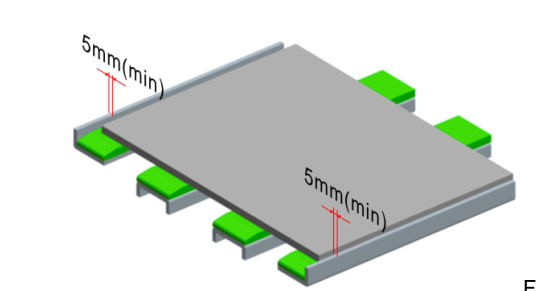

Băng tải nhựa dạng mô-đun có bề rộng lớn hơn nhiều so với xích nhựa. Hệ thống thanh lót chống mòn cần được bố trí phân bổ đều:

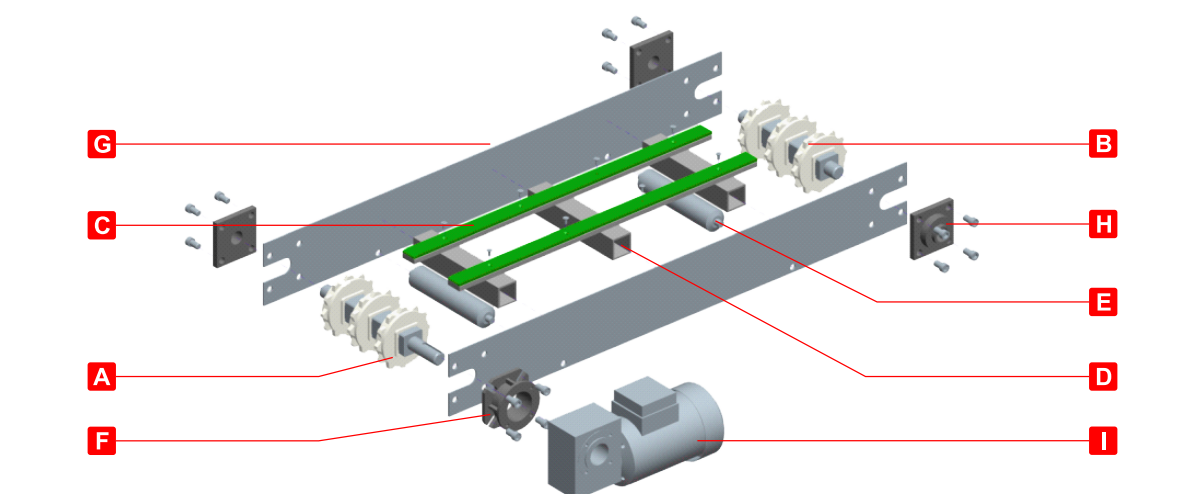

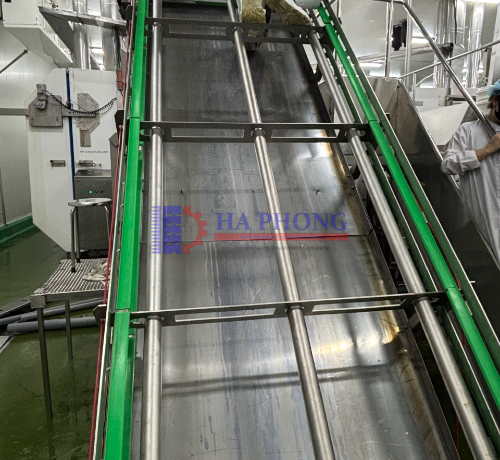

Thanh lót được thiết kế chạy dọc ở cả khu vực ở giữa lòng băng tải và 2 bên biên.
Thông thường, thanh lót sẽ được ốp lên các hộp inox đỡ ở giữa, riêng tại vị trí 2 biên sẽ sử dụng phương pháp bắn vít cố định vào ray hình U biên để giữ băng tải không bị trượt.

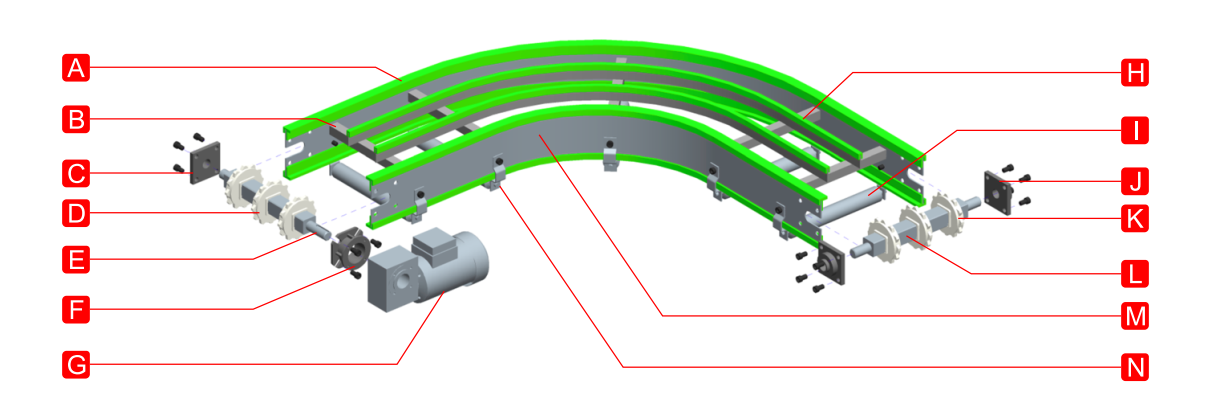

Cách chọn thanh lót cho băng tải nhựa chạy cong

Khi băng tải nhựa chạy vào đoạn cua cong, các hãng băng tải lớn đều thiết kế một hệ thống thanh lót chuyên dụng riêng biệt, hoàn toàn khác với đoạn chạy thẳng:

Không giống như đoạn chạy thẳng, khi băng tải chạy cua cong, hệ thống đòi hỏi một lực kéo cực kỳ lớn. Lực hướng tâm tại các khúc cua sẽ ép phần đầu/mép băng tải nhựa ghim chặt vào thành biên của băng tải. Điều này tạo ra lực tỳ vô cùng lớn, ma sát tăng vọt và có nguy cơ rất cao gây ra hiện tượng lật xích hoặc văng băng tải ra khỏi đường ray.

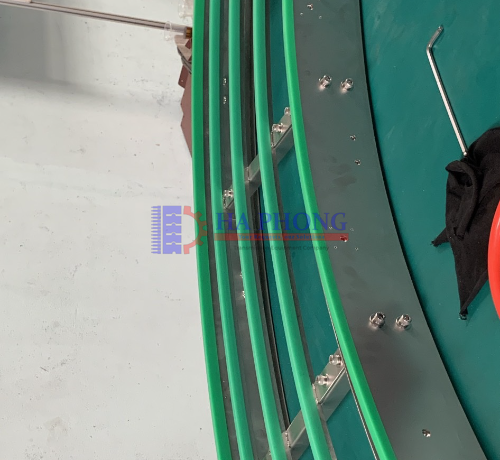

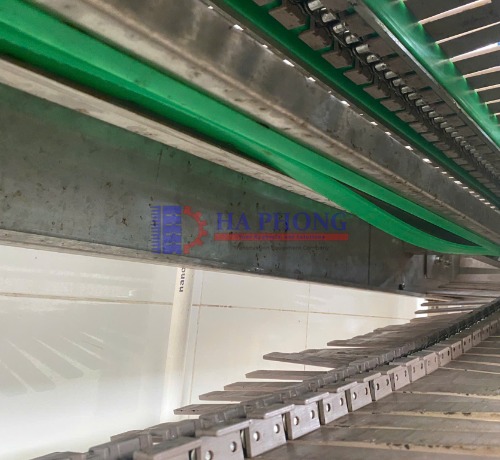

Giải pháp kỹ thuật: Tại vị trí biên của các đoạn cua cong, bắt buộc phải sử dụng loại thanh lót chữ T hoặc thanh lót có rãnh kẹp (Tab/Bevel Guide) phù hợp để giữ chặt phần chân xích/băng tải dưới áp lực của lực hướng tâm. Tại khu vực ở giữa lòng đoạn cong, chúng ta vẫn có thể tiếp tục sử dụng kẹp chữ U như các đoạn băng tải thông thường để tối ưu chi phí vật liệu.

Cách chọn thanh lót cho các dòng xích inox

Trước đây, trong các thiết kế băng tải truyền thống sử dụng xích inox hoặc xích thép, người ta thường ít khi sử dụng thanh lót nhựa mà cho xích tiếp xúc trực tiếp lên phần khung gầm bằng inox/thép (tiếp xúc Kim loại – Kim loại).

Ưu điểm: Phương pháp cũ này giúp kết cấu đơn giản, cực kỳ dễ dàng vệ sinh, xịt rửa áp lực cao, không lo ngại vấn đề đóng bụi bẩn hay hình thành vi sinh vật trong các khe hở – rất thích hợp cho ngành thực phẩm tươi sống.

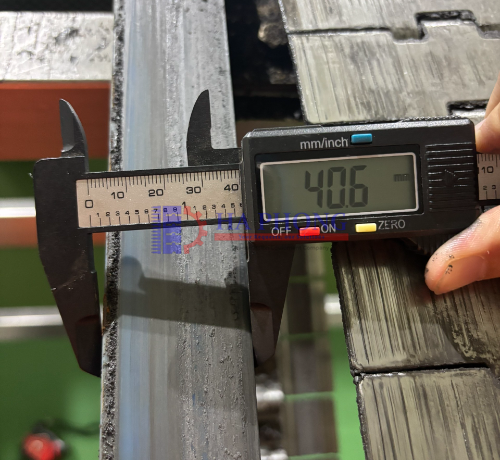

Nhược điểm: Tốc độ mài mòn của cả xích và khung gầm diễn ra cực kỳ nhanh. Sự ma sát liên tục giữa hai bề mặt kim loại cứng sẽ bào mòn bề mặt, phát sinh ra các mạt đen (bụi kim loại mài mòn) bám bẩn lên sản phẩm, đồng thời tạo ra tiếng ồn đanh tai, khó chịu khi vận hành, đặc biệt là ở tốc độ cao.

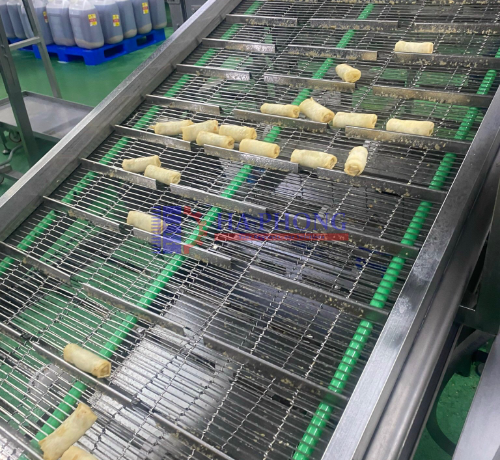

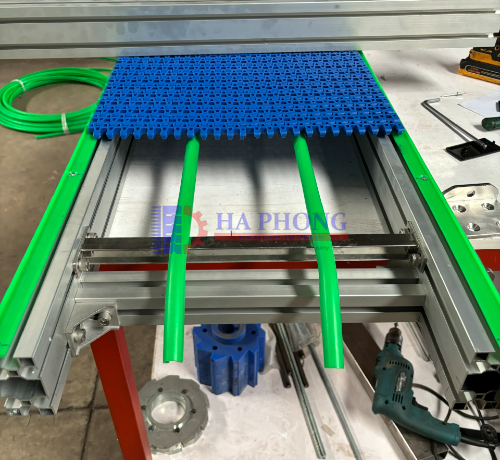

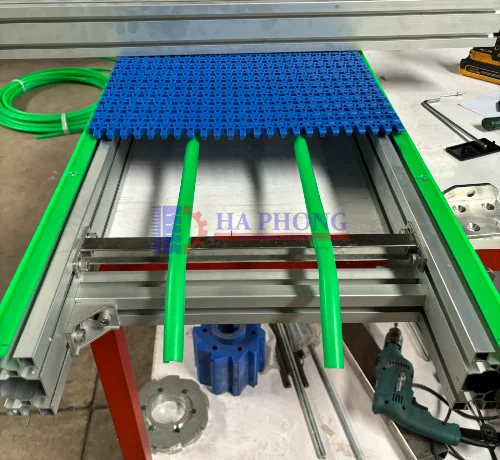

Theo Băng Tải Hà Phong, xích inox chạy trên nền các thanh lót nhựa kỹ thuật sẽ mang lại hiệu năng tối ưu nhất. Hệ thống vận hành cực kỳ êm ái, bền bỉ và triệt tiêu tiếng ồn. Để lắp đặt, kỹ sư thường chọn các dòng thanh lót dạng phi tròn (Profile tròn) hoặc nẹp phẳng để bắn/gài trực tiếp vào các tấm la inox hoặc thanh inox tròn đỡ phía dưới. Phương pháp này giảm thiểu tối đa sự hao mòn cho cả sợi xích inox đắt tiền lẫn hệ khung gầm nhà máy.

Cách chọn thanh trượt chống mòn theo vật liệu ứng dụng

Mỗi môi trường sản xuất trong nhà máy mang những đặc thù riêng về nhiệt độ, tải trọng và hóa chất. Kỹ sư cần căn cứ vào các điều kiện này để chọn dòng vật liệu thanh lót phù hợp:

Ứng dụng tiêu chuẩn (Ngành đồ uống đóng chai): Lựa chọn tối ưu nhất là vật liệu UHMW-PE. Vật liệu này đáp ứng các yêu cầu vệ sinh an toàn thực phẩm (FDA), không mùi, không độc hại và hệ số ma sát cực thấp giúp chai lọ không bị đổ ngã khi di chuyển tốc độ cao.
Ứng dụng chịu môi trường hóa chất, tẩy rửa mạnh: Nên ưu tiên các dòng UHMW-PE đặc chủng có khả năng kháng hóa chất, không bị biến tính hay giòn gãy khi tiếp xúc thường xuyên với xút (NaOH), axit loãng hoặc chất tẩy rửa vệ sinh công nghiệp trong các nhà máy bia, sữa.
Ứng dụng đặc biệt (Nhiệt độ cao, tải trọng nặng): Trong các dây chuyền đặc thù như lò sấy, lò nướng, buồng hấp, nhiệt độ làm việc có thể tăng cao liên tục vượt ngưỡng > 200°C kèm tải trọng nặng. Lúc này, các dòng nhựa PE thông thường sẽ bị nóng chảy hoặc biến dạng hoàn toàn. Kỹ sư bắt buộc phải lựa chọn các dòng vật liệu đặc thù chịu nhiệt cao như PTFE (Teflon), PEEK, hoặc UHMW-PE chịu nhiệt pha trộn phụ gia đặc biệt.

Loại vật liệu	Đặc tính kỹ thuật	Phân khúc ứng dụng
Nhựa HDPE	Độ bền cơ học tương đối, dễ gia công, giá thành rẻ nhất trong phân khúc nhựa kỹ thuật. Hệ số ma sát trung bình.	Băng tải tải trọng nhẹ, tốc độ chậm, các ứng dụng đóng gói thông thường chi phí thấp.
Nhựa PE	Khả năng chịu mài mòn tốt, chịu được va đập, bề mặt nhẵn mịn, hệ số ma sát thấp. An toàn cho thực phẩm.	Dây chuyền sản xuất thực phẩm, nước giải khát, đóng chai ở quy mô tiêu chuẩn.
Nhựa UHMW-PE	Nhựa PE phân tử siêu cao. Khả năng chống mài mòn vượt trội, chịu hóa chất, hệ số ma sát cực kỳ thấp, chống bám dính.	Dòng vật liệu cao cấp và phổ biến nhất cho các dây chuyền tốc độ cao, tải trọng nặng, hoạt động liên tục.

Băng Tải Hà Phong – Công ty cung cấp phụ kiện thanh lót chống mòn cao cấp

Với nền tảng kinh nghiệm thực tế chuyên sâu tại các nhà máy sản xuất quy mô lớn, kết hợp cùng năng lực hợp tác lâu năm cùng các đơn vị chế tạo máy và các nhà sản xuất OEM hàng đầu, Băng Tải Hà Phong là đơn vị tiên phong cung cấp giải pháp thiết kế, chế tạo và phân phối phụ kiện băng tải cao cấp.

Vật liệu cao cấp, nguồn gốc rõ ràng: Toàn bộ sản phẩm thanh trượt, thanh lót chống mòn do Băng Tải Hà Phong cung cấp đa số được sản xuất từ các dòng nhựa kỹ thuật gốc Polyethylene phân tử siêu cao như HDPE, PE và đặc biệt là UHMW-PE cao cấp.
Tư vấn chi tiết: Không rập khuôn một công thức, các kỹ sư ứng dụng của Hà Phong sẽ căn cứ vào đặc thù vận hành của từng nhà máy (tốc độ dây chuyền, tải trọng, môi trường hóa chất, hay nhiệt độ sấy cao từ 200°C) để tư vấn dòng biên dạng (chữ P, Z, U, T…) và chất liệu thanh lót tối ưu nhất.
Cam kết giá trị bền vững: Bằng năng lực kỹ thuật và giải pháp chuẩn xác, Hà Phong giúp doanh nghiệp tối ưu hóa hiệu suất dây chuyền, giảm thiểu ma sát để tiết kiệm điện năng, kéo dài tuổi thọ xích nhựa/băng tải nhựa thêm từ 2–3 năm, từ đó cắt giảm tối đa chi phí bảo trì và thời gian dừng máy

Bằng những kinh nghiệm thực tế từ nhà máy, và kinh nghiệm làm việc với các đơn vị chế tạo máy, Băng Tải Hà Phong tự tin có thể mang lại giải pháp về thiết kế, chế tạo dây chuyền băng tải phù hợp cho từng ngành cụ thể.
