Băng tải lưới inox chịu nhiệt cho lò nung

Nếu là doanh nghiệp, xưởng sản xuất đang tìm hiểu về băng tải lưới inox chịu nhiệt cho lò nung, bài viết này sẽ giúp bạn hiểu rõ về cấu tạo vật liệu, cơ chế chịu nhiệt và các ứng dụng cốt lõi của dòng băng tải này. Trong môi trường sản xuất công nghiệp nặng, đặc biệt là các lò nung luyện kim hay xưởng đúc thủy tinh, nhiệt độ từ 800°C đến 1200°C là một cực hạn đối với các loại vật liệu cơ khí. Với mục đích để vận chuyển liên tục các chi tiết máy, linh kiện kim loại hay phôi thủy tinh đi qua lò nung, băng tải lưới inox chịu nhiệt chính là giải pháp tối ưu và gần như duy nhất.

Tóm tắt nội dung

Các ứng dụng chính của băng tải lưới inox cho lò nung

Băng tải lưới inox chịu nhiệt cho lò nung đóng vai trò không thể thiếu trong các dây chuyền sản xuất sử dụng lò nung nhiệt độ cao. Hai ứng dụng thực tế quan trọng nhất bao gồm:

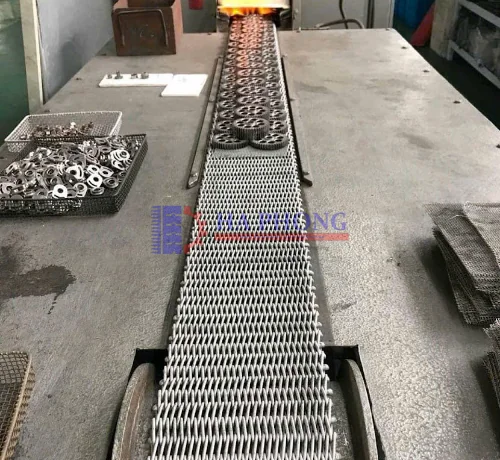

Tôi luyện và xử lý nhiệt chi tiết kim loại

Trong ngành chế tạo cơ khí (sản xuất nhông sên đĩa, bu-lông ốc vít, linh kiện ô tô/xe máy), các chi tiết cần được đi qua lò nung từ 850°C – 1050°C để thay đổi cấu trúc tinh thể (quá trình tôi, ram, ủ), giúp kim loại đạt độ cứng và độ bền va đập tối đa.

Đặc điểm vận hành: Băng tải tải trọng nặng, chuyển động chậm và đều trong lò nung ga hoặc lò điện, sau đó đổ trực tiếp chi tiết vào bể dầu hoặc bể nước để làm nguội nhanh (quá trình tôi).
Kiểu đan lưới phù hợp: Thường dùng lưới cân bằng sợi xoắn đan dày để các chi tiết nhỏ không bị lọt và phân phối nhiệt đều.

Băng tải lưới inox trong dây chuyền thổi và ủ thủy tinh

Thủy tinh sau khi được thổi hoặc tạo hình ở nhiệt độ rất cao cần phải đi qua lò ủ với nhiệt độ giảm dần từ 900°C xuống 200°C để giải tỏa ứng suất nội (tránh việc thủy tinh bị nứt vỡ tự phát do sốc nhiệt).

Đặc điểm vận hành: Lưới băng tải cần có bề mặt cực phẳng để không làm biến dạng đáy chai, lọ hoặc tấm thủy tinh khi chúng còn đang ở trạng thái mềm hot-plastic.
Kiểu đan lưới phù hợp: Lưới đan cân bằng (Balanced Weave) với độ thông thoáng cao, giúp dòng khí nóng đối lưu tuần hoàn đều qua sản phẩm.

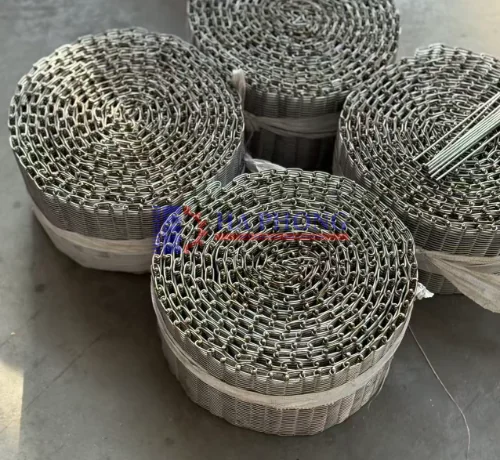

Các ứng dụng chính của băng tải lưới inox cho lò nung — *Cuộn băng tải lưới inox cho lò nung*

Thông số kỹ thuật tiêu chuẩn của băng tải lưới inox lò nung

Khi đặt hàng gia công hoặc thiết kế lưới băng tải chịu nhiệt, bạn bắt buộc phải xác định rõ các thông số hình học dưới đây để đảm bảo lưới không bị tụt lọt chi tiết sản phẩm và đủ bền kéo trong môi trường nhiệt:

Thông số kỹ thuật	Kích thước tiêu chuẩn	Chú thích thông số
Vật liệu sợi (Wire Material)	Inox 304	Dải nhiệt độ hoạt động từ 800°C đến 1200°C.
Đường kính sợi lưới (Wire Diameter – d)	1.0 mm – 4.0 mm	Sợi càng dày, khả năng chịu tải trọng càng lớn nhưng trọng lượng băng tải tổng thể sẽ càng nặng.
Đường kính thanh ty (Rod Diameter – D)	2.0 mm – 6.0 mm	Thanh ty chịu lực chính chạy ngang qua lòng lưới, liên kết các sợi đan xoắn xoắn ốc lại với nhau.
Bước lưới dọc (Spiral Pitch – P)	4.0 mm – 40 mm	Khoảng cách tâm giữa hai sợi xoắn kề nhau. Bước lưới càng nhỏ thì lưới càng khít.
Bước thanh xuyên (Rod Pitch – P_r)	5.0 mm – 50 mm	Khoảng cách tâm giữa hai thanh ty.
Chiều rộng băng (Width – W)	200 mm – 4000 mm	Thiết kế tùy theo theo kích thước của lò nung thực tế.

Ưu và nhược điểm của băng tải lưới inox chịu nhiệt

Bất kỳ giải pháp kỹ thuật nào trong môi trường khắc nghiệt cũng có tính hai mặt. Việc hiểu rõ ưu – nhược điểm giúp nhà máy chủ động dự phòng rủi ro và kéo dài tuổi thọ thiết bị.

Ưu điểm của băng tải lưới inox cho lò nung

Độ chịu nhiệt: Khả năng vận hành liên tục từ 800°C đến hơn 1100°C mà không bị nóng chảy, đứt gãy hay biến dạng nghiêm trọng nhờ cấu trúc tinh thể austenit cực kỳ ổn định của các mác thép cao cấp như SUS 314 hay Inconel.
Khả năng lưu thông khí đối lưu hoàn hảo: Tỷ lệ khoảng hở bề mặt lớn (dao động từ 30% đến 70%) giúp dòng khí nóng trong lò nung lưu thông tự do từ dưới lên trên. Sản phẩm được gia nhiệt đều 360 độ và thoát nhiệt nhanh khi ra khỏi lò.
Chống ăn mòn: Ở nhiệt độ cao, lưới inox chịu nhiệt tạo ra một lớp màng oxit bảo vệ giàu Crôm và Silicon bám chặt trên bề mặt sợi. Lớp màng này ngăn chặn hiện tượng rỉ sét và tróc vảy đen (scaling), giữ sạch bề mặt phôi kim loại hoặc thủy tinh.
Kết cấu tự co giãn linh hoạt: Thiết kế liên kết dạng bản lề cho phép băng tải tự co giãn cơ học tự nhiên khi đi qua các vùng nhiệt độ chênh lệch đột ngột trong lò mà không lo bị nứt gãy vật lý.

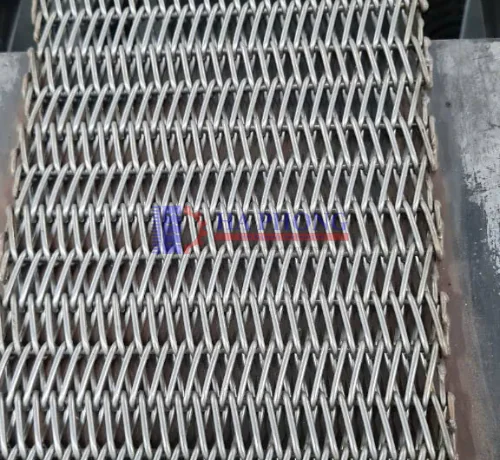

Bề mặt thoáng khí của băng tải lưới inox lò nung — *Bề mặt của băng tải lưới inox lò nung*

Nhược điểm của băng tải lưới inox chịu nhiệt

Chi phí đầu tư cao: Giá thành của các dòng inox chịu nhiệt có thể gấp 3 đến 5 lần so với inox SUS 304 thông thường.
Khối lượng nặng: Hệ thống lưới dày và thanh xuyên lớn tạo ra tải trọng tĩnh rất nặng, đòi hỏi khung sườn nâng đỡ vững chắc, rulo chủ động lớn và động cơ kéo công suất cao dẫn đến tiêu thụ nhiều điện năng hơn.
Yêu cầu kỹ thuật vận hành cao: Lưới rất nhạy cảm với sự thay đổi nhiệt độ đột ngột. Nếu tăng/giảm nhiệt quá nhanh, hiện tượng co giãn không đều sẽ làm vênh hoặc rách lưới ngay lập tức. Các kỹ sư phải chạy gia nhiệt không tải từ từ (khoảng 50°C – 100°C/giờ) trước khi chạy sản xuất thực tế.
Khó sửa chữa và bảo trì tại chỗ: Khi xảy ra sự cố đứt gãy sợi lưới trong lò, việc hàn nối đòi hỏi phải sử dụng đúng que hàn chịu nhiệt chuyên dụng và thợ hàn có tay nghề kỹ thuật rất cao để mối hàn không bị giòn gãy lại khi gặp nhiệt.

Đặc điểm cấu tạo của băng tải lưới inox lò nung

Để không bị vỡ và gãy giòn trong lò nung, các nhà thiết kế nên băng tải inox lò nung đã tạo nó một kết cấu lưới inox chịu nhiệt có những điểm khác biệt hoàn toàn so với băng tải thường:

Thiết kế đan lưới giãn nở tự do: Các sợi lưới (dạng sóng sợi xoắn) được liên kết với nhau bằng thanh ty (Rod). Thiết kế này cho phép lưới co giãn cơ học tự nhiên khi nhiệt độ thay đổi đột ngột mà không làm hư lưới.
Hệ thống truyền động biên: Ở nhiệt độ trên 1000°C, người ta hạn chế dùng xích biên thông thường vì xích dễ bị kẹt. Thay vào đó, băng tải thường được kéo bằng các tang cuốn (pulley) có khía hoặc hệ thống xích chịu nhiệt chuyên dụng đặt bên ngoài vùng tâm nhiệt của lò.
Tỷ lệ thông thoáng lớn: Giúp khí nóng trong lò nung lưu thông tự do từ dưới lên trên, đảm bảo mọi mặt của chi tiết kim loại hoặc thủy tinh được gia nhiệt đồng đều 360 độ.

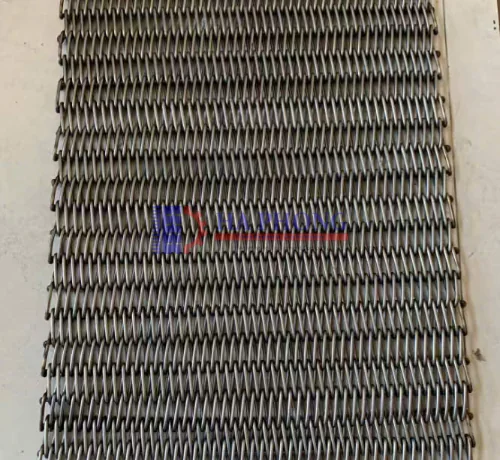

*Cấu tạo của băng tải lưới inox lò nung*

Kinh nghiệm cần lưu ý khi sử dụng băng tải lưới inox chịu nhiệt độ

Sai lầm lớn nhất khiến băng tải lưới inox nhanh hỏng không phải là do chạy ở nhiệt độ 1100°C, mà là do sự thay đổi nhiệt độ quá đột ngột. Khi bắt đầu vận hành hoặc khi tắt lò, luôn phải tăng/giảm nhiệt độ từ từ (khoảng 50°C – 100°C mỗi giờ) để vật liệu inox có thời gian giãn nở hoặc co lại một cách đồng đều.

Kiểm tra độ căng (Tension): Ở nhiệt độ >1000°C, inox sẽ bị mềm đi đáng kể (giảm giới hạn lực kéo). Nếu để băng tải quá căng, lưới sẽ bị kéo giãn và đứt gãy nhanh hơn. Hãy duy trì lực căng ở mức tối thiểu vừa đủ để không bị trượt.
Vệ sinh xỉ oxit: Trong lò tôi kim loại, các vảy oxit (xỉ) bong ra có thể kẹt vào các mắt lưới. Cần có hệ thống chổi quét hoặc vòi phun khí nén ở đầu ra để làm sạch lưới.

FAQs – Những câu hỏi thường gặp về băng tải lưới inox chịu nhiệt độ cao

1. Băng tải lưới inox chịu nhiệt lò nung chịu được nhiệt độ tối đa là bao nhiêu?

Trả lời: Tùy thuộc vào mác vật liệu, băng tải có thể chịu được nhiệt độ từ 800°C đến hơn 1200°C mà không bị oxy hóa hay nóng chảy.

Cụ thể: inox SUS 310S hoạt động ổn định ở 800°C – 1050°C; inox SUS 314 (bổ sung Silicon) chịu được khoảng 1050°C – 1100°C; và hợp kim siêu chịu nhiệt gốc Niken như Inconel 601 / Kanthal có thể vận hành bền bỉ ở mức 1150°C – 1200°C+.

2. Vì sao băng tải inox trong lò nung hay bị võng, giãn dài hoặc rách sau một thời gian chạy?

Trả lời: Nguyên nhân chính là do hiện tượng bò biến dạng (Creep) ở nhiệt độ cao kết hợp với việc sốc nhiệt. Khi lò nung tăng hoặc giảm nhiệt độ quá đột ngột, sự giãn nở cơ học không đồng đều làm sợi inox bị mỏi và đứt gãy. Ngoài ra, việc duy trì lực căng (tension) của hệ thống truyền động quá lớn khi inox đang ở trạng thái “mềm” trong lò cũng khiến lưới bị kéo giãn vĩnh viễn.

3. Nên chọn kiểu đan lưới nào cho dây chuyền tôi luyện linh kiện cơ khí nhỏ?

Trả lời: Đối với các linh kiện cơ khí nhỏ (như ốc vít, bu-lông, nhông sên, vòng bi), bạn nên chọn lưới đan dày (Compound Balanced Weave). Kiểu đan này sử dụng 3 – 4 thanh xuyên tâm trên một bước lưới, tạo ra bề mặt cực kỳ khít và phẳng mịn như một tấm bản trải dài, giúp phân phối tải trọng đều và tuyệt đối không làm rơi lọt chi tiết xuống đáy lò.

4. Lò nung nhiệt độ trên 1000°C có nên dùng băng tải lưới xích biên (Chain Edge) không?

Trả lời: Không nên để xích biên chạy trực tiếp trong tâm lò ở nhiệt độ >1000°C. Ở dải nhiệt này, các khớp xích rất dễ bị co giãn, kẹt cứng hoặc đứt xích. Giải pháp tối ưu là sử dụng hệ thống truyền động bằng tang cuốn (Pulley) có khía, hoặc thiết kế rãnh cách nhiệt hai bên vách lò để “giấu” xích biên ra ngoài vùng nhiệt cực hạn.

5. Làm cách nào để vệ sinh xỉ và vảy oxit kim loại bám trên lưới sau khi tôi?

Trả lời: Trong quá trình tôi luyện kim loại, vảy oxit bong ra rất dễ kẹt vào các mắt lưới. Để bảo vệ băng tải, hệ thống cần được trang bị chổi quét trục xoay (chổi cước inox) hoặc dàn vòi phun khí nén áp lực cao đặt tại điểm hoàn lưu ở đầu ra (vị trí rulo bị động), giúp tự động đánh bay xỉ hàn và oxit liên tục trong quá trình băng tải vận hành.

6. Tuổi thọ trung bình của băng tải lưới inox trong lò nung liên tục là bao lâu?

Trả lời: Nếu chọn đúng mác vật liệu (như SUS 314) và tuân thủ nguyên tắc gia nhiệt/bảo ôn từ từ (không vượt quá 50°C – 100°C/giờ khi bật/tắt lò), tuổi thọ của băng tải thường đạt từ 12 đến 24 tháng vận hành liên tục 24/7. Tuổi thọ này có thể giảm nhanh nếu lò thường xuyên bị sốc nhiệt hoặc chở quá tải trọng thiết kế.

7. Để đặt hàng gia công băng tải lưới chịu nhiệt tại Băng Tải Hà Phong cần cung cấp những thông số gì?

Trả lời: Để Hà Phong tính toán và gia công chính xác, quý khách cần cung cấp 6 thông số cốt lõi: Nhiệt độ làm việc tối đa của lò nung (°C). Tải trọng trên mỗi mét vuông băng tải (kg/m²). Chiều rộng phủ bì và chiều dài tổng của băng tải (mm). Kích thước chi tiết sản phẩm nhỏ nhất đi qua lò (để tính bước lưới và đường kính sợi). Môi trường trong lò (lò điện, lò đốt ga hay môi trường có khí ăn mòn). Kiểu xử lý biên (biên hàn đúc hay biên móc đầu).

8. Giá băng tải lưới inox chịu nhiệt lò nung được tính như thế nào và thời gian giao hàng bao lâu?

Trả lời: Giá thành băng tải được báo theo mét vuông (m²) hoặc mét tới, phụ thuộc lớn vào mác vật liệu, đường kính sợi lưới và độ phức tạp của quy cách đan. Tại Băng Tải Hà Phong, thời gian tư vấn kỹ thuật, lên bản vẽ thi công và gia công hoàn thiện thường dao động từ 5 đến 10 ngày làm việc tùy theo quy mô đơn hàng và kích thước thực tế của xưởng khách hàng.
