Băng tải nghiêng là gì? Chi tiết cấu tạo và nguyên lý hoạt động BĂNG TẢI HÀ PHONG

Với khả năng vượt qua rào cản về khoảng cách và độ cao dễ dàng, Băng tải nghiêng là giải pháp hàng đầu trong việc vận chuyển hàng hóa theo phương nghiêng tại các kho bãi và nhà máy chế biến. Kết hợp giữa kết cấu khung vững chãi và công nghệ dây belt chống trượt chuyên dụng, hệ thống đảm bảo quy trình vận hành diễn ra thông suốt, giảm thiểu tối đa rủi ro rơi rớt và hư hỏng sản phẩm trong quá trình vận tải lên cao.. Hãy cùng băng tải Hà Phong tìm hiểu thêm về cấu tạo của băng tải nghiêng, những lợi ích và ứng dụng thực tế của dòng băng tải này trong các ngành công nghiệp.

Tóm tắt nội dung

Băng tải nghiêng là gì?

Băng tải nghiêng là một hệ thống thiết bị truyền động được thiết kế để vận chuyển sản phẩm giữa hai đầu băng tải, đầu nối hai dây chuyền nằm ở các độ cao khác nhau trong khu vực nhà kho hoặc sản xuất. Băng tải góc nghiêng có thể được cấu hình với nhiều góc nghiêng và tốc độ khác nhau, mẫu mã đa dạng để phù hợp với đặc điểm của từng nhà máy, doanh nghiệp.

Cấu tạo của băng tải chạy nghiêng

Khác với các dòng băng tải phẳng thông thường, cấu tạo của băng tải chạy nghiêng sở hữu những đặc điểm riêng biệt về bề mặt dây đai và hệ thống chặn vật liệu. Việc hiểu rõ từng bộ phận cấu thành sẽ giúp doanh nghiệp lựa chọn đúng thông số kỹ thuật, từ đó tối ưu hóa công suất và kéo dài tuổi thọ thiết bị. Dưới đây là các thành phần chính cấu tạo nên một hệ thống băng tải nghiêng:

Khung băng tải: khung của băng tải nghiêng thường được làm từ các vật liệu có độ bền cao như Inox, thép sơn tĩnh điện hoặc nhôm định hình. Khung chắc chắn giúp bảo vệ các bộ phận bên trong và đảm bảo khả năng vận hành ổn định trong môi trường công nghiệp.
Dây đai băng tải: chủ yếu được làm từ nhựa PVC, PU hoặc cao su, dây đai thường có độ nhám hoặc được trang bị gân V,T, dây belt PVK để tránh trơn trượt khi di chuyển sản phẩm.
Góc nghiêng: có thể được điều chỉnh với các góc nghiêng từ 30°, 45° đến 60° tùy thuộc vào yêu cầu vận chuyển và không gian làm việc.
Kích thước: được điều chỉnh chiều cao và chiều dài đa dạng kích thước và ứng dụng cho từng ngành phù hợp.
Tủ điều khiển: tích hợp bộ điều khiển để giúp kiểm soát tốc độ và hoạt động của băng tải. Điều khiển tốc độ vô cấp và có thể bổ sung thêm các thiết bị như biến tần, cảm biến, PLC, sensor, timer,…
Hệ thống gối đỡ con lăn: Các con lăn gối đỡ giúp giữ dây đai ổn định, giảm ma sát, được làm từ vật liệu chắc chắn như inox, nhôm hoặc thép có độ bền cao.
Di động: được trang bị bánh xe di động, giúp dễ dàng di chuyển và điều chỉnh vị trí trong không gian làm việc.
Hệ thống điện: bao gồm động cơ giảm tốc có công suất từ 0.1 kW đến 2.2 kW, điện áp 220V, 1 pha hoặc 3 pha tùy theo trọng lượng và khối lượng của sản phẩm cần vận chuyển.

Nguyên lý hoạt động của băng tải nghiêng công nghiệp

Nguyên lý làm việc của băng tải góc nghiêng chủ yếu dựa vào sự kết hợp giữa lực ma sát và lực hấp dẫn để di chuyển vật liệu từ vị trí cao đến vị trí thấp hoặc ngược lại. Cụ thể, quá trình hoạt động của băng tải nghiêng được chia thành các bước sau:

Vật liệu được đặt lên đầu băng tải tại vị trí cao hơn, nơi độ nghiêng của băng tải tạo ra một lực hấp dẫn giúp đẩy vật liệu di chuyển xuống phía dưới.
Dây đai băng tải, được làm từ nhựa PVC, PU hoặc cao su, bắt đầu di chuyển theo hướng từ trên xuống dưới. Để ngăn ngừa vật liệu trượt, dây đai thường có độ nhám hoặc được dán gân, giúp đảm bảo độ bám và tránh trơn trượt.
Lực ma sát giữa dây đai và vật liệu kết hợp với lực hấp dẫn tạo ra thành phần hướng xuống, giúp đẩy vật liệu di chuyển dọc theo băng tải.
Vật liệu tiếp tục di chuyển dọc theo băng tải từ vị trí cao đến vị trí thấp hoặc ngược lại. Trọng lực và lực ma sát giữa dây đai và vật liệu phối hợp với nhau giúp quá trình vận chuyển diễn ra một cách hiệu quả.
Khi vật liệu đã đến đích, quá trình vận chuyển sẽ lặp lại khi vật liệu mới được đưa lên đầu băng tải để tiếp tục di chuyển.

Với nguyên lý làm việc này, băng tải nghiêng giúp di chuyển vật liệu một cách liên tục và hiệu quả, đảm bảo quá trình vận chuyển diễn ra mượt mà và nhanh chóng, phù hợp với các yêu cầu vận hành trong nhiều ngành công nghiệp.

Các loại băng tải góc nghiêng ứng dụng hiện nay

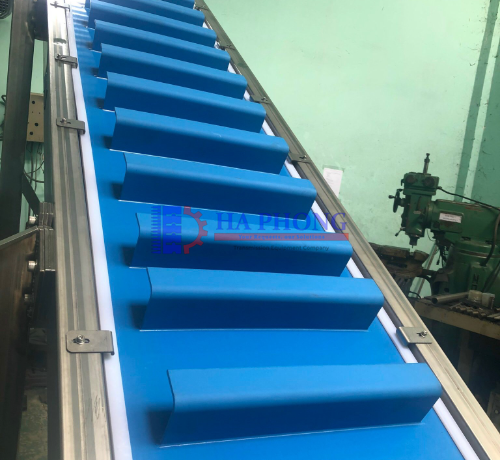

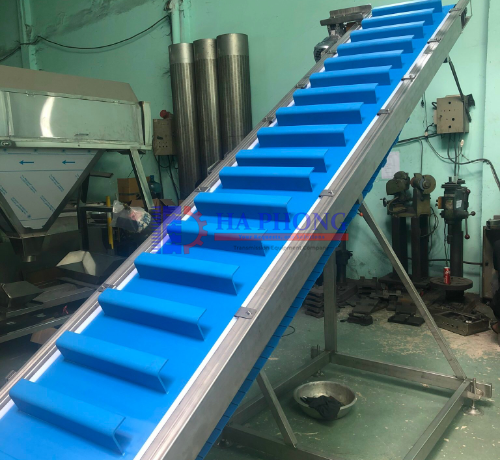

Băng tải góc nghiêng dán gân T

Loại băng tải này được trang bị gân T dán ngang trên bề mặt dây đai, giúp tạo ma sát và ngăn ngừa sự trơn trượt giữa dây đai và vật liệu. Nó đặc biệt hiệu quả trong các ứng dụng băng tải nghiêng, đảm bảo rằng vật liệu không bị trượt xuống trong quá trình vận chuyển. Băng tải này lý tưởng cho việc di chuyển các sản phẩm nhẹ và vừa như hạt, bột, túi xốp, gói bánh kẹo, và các vật liệu tương tự.

Băng tải nghiêng nâng hạ

Băng tải nghiêng nâng hạ là giải pháp phổ biến trong các khu vực xếp dỡ hàng hóa lên xuống xe hoặc trong các kho bãi. Được trang bị cơ cấu điều chỉnh chiều cao và góc nghiêng, băng tải này có khả năng tùy chỉnh linh hoạt để đáp ứng nhu cầu vận chuyển dễ dàng. Với độ linh hoạt cao và khả năng thích nghi với nhiều môi trường làm việc khác nhau, băng tải nâng hạ nghiêng là lựa chọn ưu việt trong nhiều ngành công nghiệp.

Băng tải PVC nhám nghiêng

Băng tải PVC nhám nghiêng được thiết kế để nâng cao khả năng chống trượt khi hàng hóa di chuyển trên bề mặt nghiêng. Loại băng tải này nổi bật với độ bền cao, khả năng chống thấm ẩm tốt, chống lại axit, dầu, khí và các tác nhân từ môi trường. Dây băng tải PVC còn có khả năng chống rách rất tốt. Mỗi thiết kế băng tải đều được điều chỉnh để phù hợp với nhu cầu sử dụng, mang lại hiệu quả cao trong sản xuất và đáp ứng tối đa yêu cầu của khách hàng.

Băng tải nghiêng di động

Băng tải nghiêng di động tương tự các loại băng tải nghiêng khác, nhưng được trang bị hệ thống bánh xe giúp dễ dàng di chuyển đến nhiều vị trí khác nhau. Việc gắn bánh xe vào băng tải mang lại sự linh hoạt, cho phép băng tải phục vụ nhiều yêu cầu vận chuyển. Thường được thiết kế có khả năng điều chỉnh độ nghiêng để phù hợp với các yêu cầu tải khác nhau, băng tải nghiêng di động có thể được sử dụng trong các nhà xưởng, kho bãi hoặc khu vực bốc xếp hàng.

Ứng dụng của băng tải nghiêng

Băng tải nghiêng là một thiết bị vận chuyển quan trọng, được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Các ngành công nghiệp sử dụng băng tải nghiêng bao gồm:

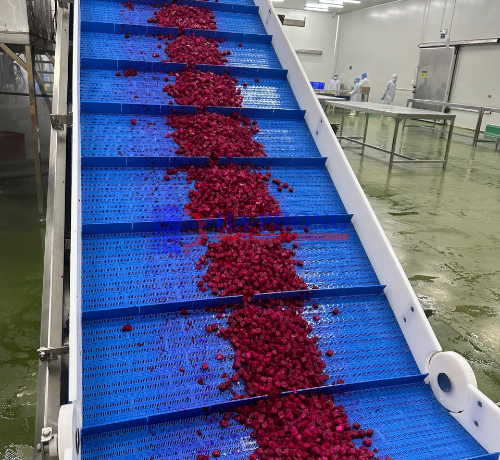

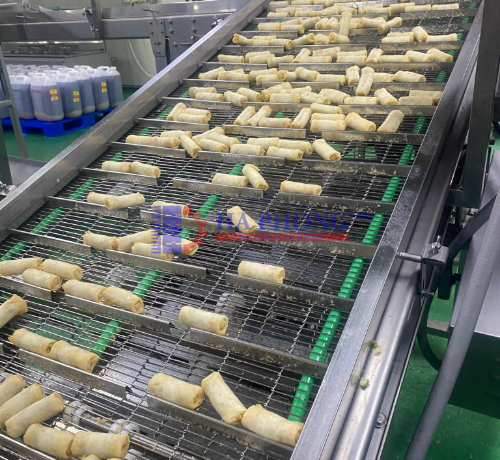

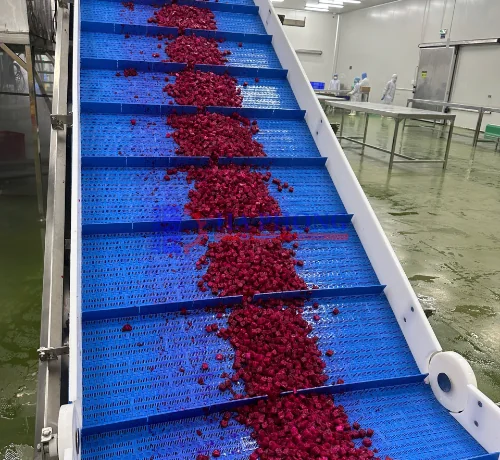

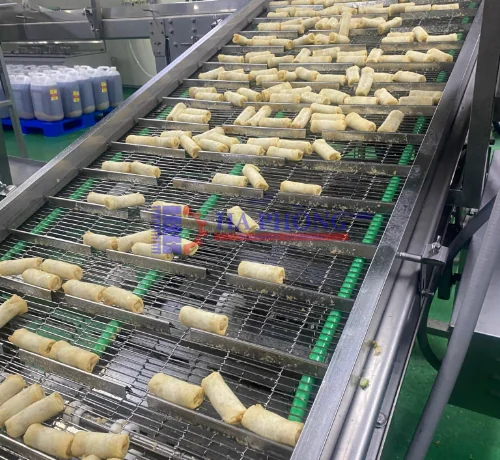

Ngành công nghiệp thực phẩm: Băng tải góc nghiêng được sử dụng để vận chuyển các sản phẩm thực phẩm trong quá trình chế biến và đóng gói, như đồ uống, bánh kẹo, thực phẩm đóng gói và nguyên liệu thực phẩm.

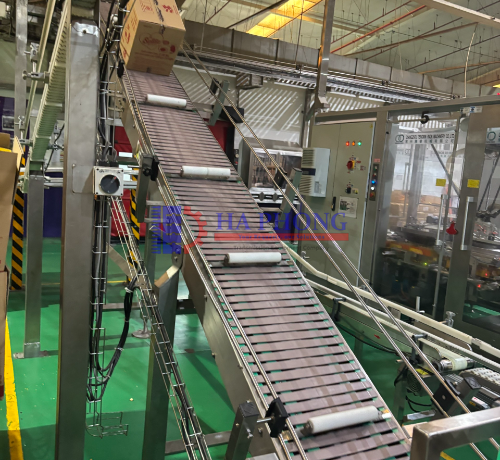

Ngành công nghiệp đóng gói: Trong các dây chuyền đóng gói, băng tải nghiêng đóng vai trò quan trọng trong việc vận chuyển sản phẩm từ vị trí cao đến các thiết bị đóng gói tiếp theo như máy cân, máy đóng gói, máy kiểm tra chất lượng và máy in hạn sử dụng.
Ngành công nghiệp vận chuyển vật liệu: Băng tải nghiêng được ứng dụng trong việc vận chuyển các vật liệu như hạt, bột, xi măng, cát, đá, gỗ và các nguyên liệu xây dựng khác.
Ngành công nghiệp khai thác mỏ: Trong khai thác mỏ, băng tải nghiêng được sử dụng để vận chuyển và xử lý các loại quặng, đất và các vật liệu khai thác.
Ngành công nghiệp nông nghiệp: Băng tải nghiêng cũng được sử dụng để vận chuyển các sản phẩm nông sản như hạt giống, lúa, ngô, cà phê, cacao và nhiều loại cây trồng khác.

Băng tải Hà Phong cung cấp các loại băng tải nghiêng chất lượng cao

Băng Tải Hà Phong tự hào là đơn vị có hơn 5 năm kinh nghiệm thiết kế, xây dựng và lắp đặt các hệ thống băng tải nghiêng chất lượng cao, đáp ứng mọi yêu cầu vận chuyển trong các ngành công nghiệp như hóa chất, dược phẩm, khai thác mỏ, thực phẩm, và nhiều lĩnh vực khác. Đội ngũ kỹ sư giàu kinh nghiệm của Hà Phong sẽ tư vấn và thiết kế giải pháp băng tải nghiêng tối ưu nhất dựa trên sản phẩm, điều kiện hoạt động và khối lượng sản xuất của từng doanh nghiệp.

Chuyên môn kỹ thuật: Tư vấn thiết kế cá nhân hóa theo từng loại hàng hóa (thực phẩm, máy móc, linh kiện…).
Chất lượng chuẩn công nghiệp: Vật liệu chống mài mòn, hệ thống gân tăng cứng chuyên dụng chống trượt tuyệt đối.
Giá trị kinh tế: Giảm thiểu tối đa nhân công, rút ngắn thời gian luân chuyển hàng hóa giữa các tầng/khu vực sản xuất.
