Băng tải trục vít

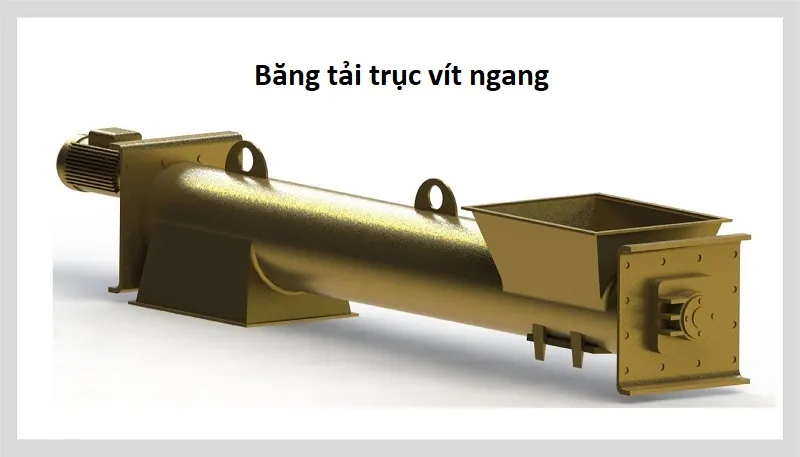

Băng tải trục vít ngang

Băng tải trục vít ngang là loại băng tải trục vít được sử dụng rộng rãi nhất. Được sử dụng để vận chuyển vật liệu rời từ phần này sang phần khác của quy trình sản xuất, băng tải trục vít ngang có sẵn với nhiều kích cỡ, chiều dài, được sản xuất theo quy cách yêu cầu.

Băng tải trục vít ngang

Băng tải trục vít thường được thiết kế để vận chuyển vật liệu rời ở mức tải máng 15, 30 hoặc 45%, tùy thuộc vào đặc tính vật liệu của vật liệu khối cụ thể.

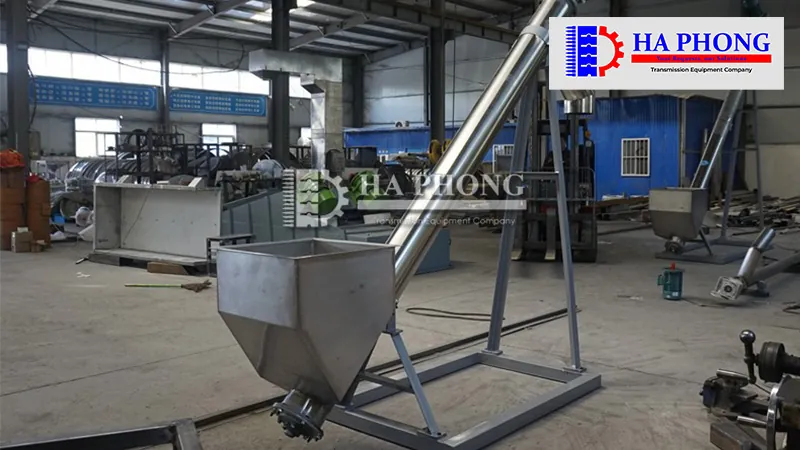

băng chuyền trục vít

Theo nguyên tắc chung, tải trọng máng 45% có thể được sử dụng cho các vật liệu khối nhẹ, chảy tự do và không bị mài mòn.

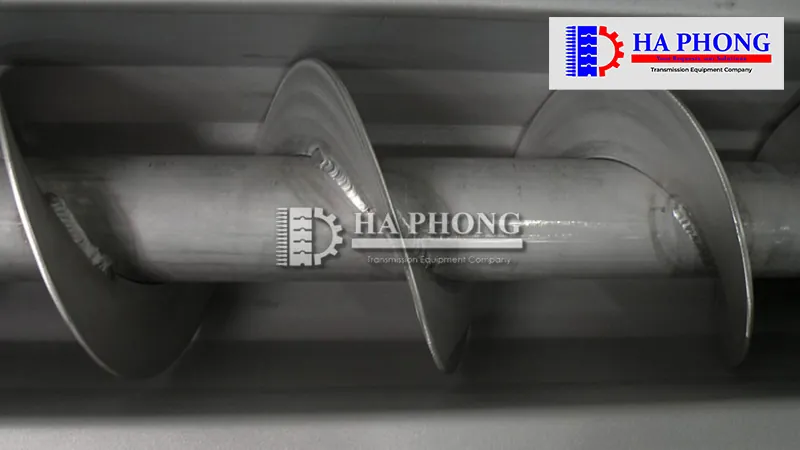

trục vít băng tải

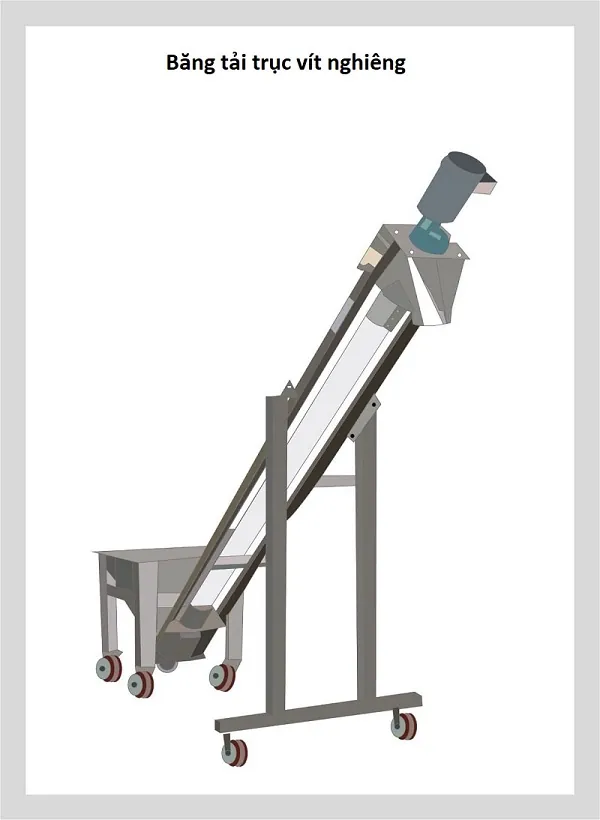

Băng tải trục vít nghiêng

Băng tải trục vít nghiêng thường hoạt động từ vị trí nằm ngang một chút đến góc 45 độ so với vị trí nằm ngang. Trên 45 độ, băng tải trục vít nghiêng được coi là băng tải trục vít thẳng đứng và phải được thiết kế phù hợp với hướng dẫn kỹ thuật dành cho băng tải trục vít đứng. Khi mức độ nghiêng tăng lên, hiệu quả vận chuyển giảm xuống và yêu cầu về mã lực tăng lên do tác động của trọng lực và vật liệu rời rơi trở lại.

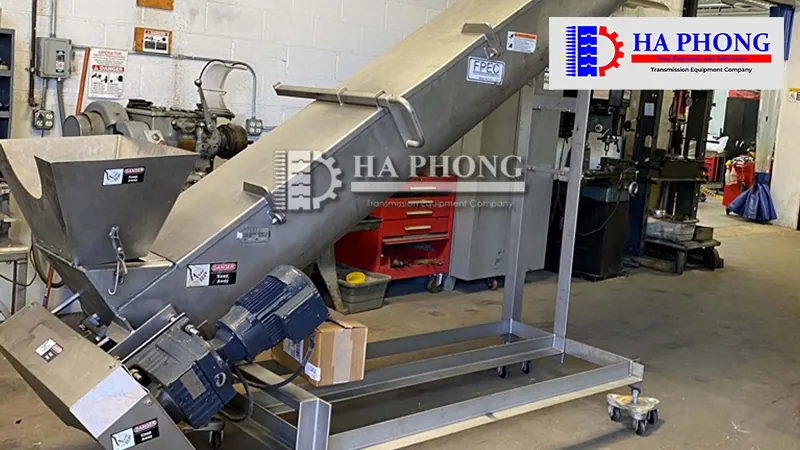

Băng tải trục vít nghiêng

Hiệu suất vận chuyển bị ảnh hưởng bởi góc nghiêng, đặc tính của vật liệu khối cụ thể, loại máng băng tải trục vít và bước trục vít. Khuyến nghị thiết kế băng tải trục vít sử dụng độ nghiêng thấp nhất có thể để đạt hiệu quả tối đa.

Sau đây là các tính năng thiết kế và xây dựng cần xem xét khi thiết kế băng tải trục vít nghiêng:

  • Nghiêng lên đến 10 độ – Giảm hiệu quả vận chuyển là tối thiểu khi nghiêng lên tới 10 độ. Một băng tải trục vít có máng chữ U và vít bước đầy đủ là đủ cho hầu hết các ứng dụng. Sự mất hiệu quả có thể được khắc phục bằng cách tăng tốc độ của băng tải trục vít, tăng đường kính của băng tải trục vít hoặc giảm bước vít.
  • Độ nghiêng từ 10 đến 20 độ – Hiệu quả vận chuyển bị giảm thường từ 10 đến 40 phần trăm khi nghiêng lên đến 20 độ. Một băng tải trục vít có máng chữ U và vít 2/3 bước là đủ cho hầu hết các ứng dụng. Sự mất hiệu quả cũng có thể được khắc phục bằng cách tăng tốc độ hoặc đường kính của băng tải trục vít. Cần thêm mã lực để vượt qua trọng lực và vật liệu khối rơi trở lại.

thiết kế băng tải trục vít

  • Độ nghiêng từ 20 đến 30 độ – Hiệu suất vận chuyển bị giảm thường từ 10 đến 70 phần trăm khi nghiêng lên đến 30 độ. Nên sử dụng băng tải trục vít có vỏ hình ống và vít bước giảm (1/2 hoặc 2/3) cho hầu hết các ứng dụng. Sự mất hiệu quả cũng có thể được khắc phục bằng cách tăng tốc độ hoặc đường kính của băng tải trục vít. Cần thêm mã lực để vượt qua trọng lực và vật liệu khối rơi trở lại.
  • Độ nghiêng từ 30 đến 45 độ – Hiệu quả vận chuyển bị giảm thường từ 30 đến 90 phần trăm khi nghiêng lên tới 45 độ. Nên sử dụng băng tải trục vít có vỏ dạng ống và vít bước giảm (1/2 hoặc 2/3) và đường kính lớn hơn cho hầu hết các ứng dụng. Việc tăng tốc độ của băng tải trục vít cũng được yêu cầu. Cần thêm mã lực để vượt qua trọng lực và vật liệu khối rơi trở lại.

băng tải vít

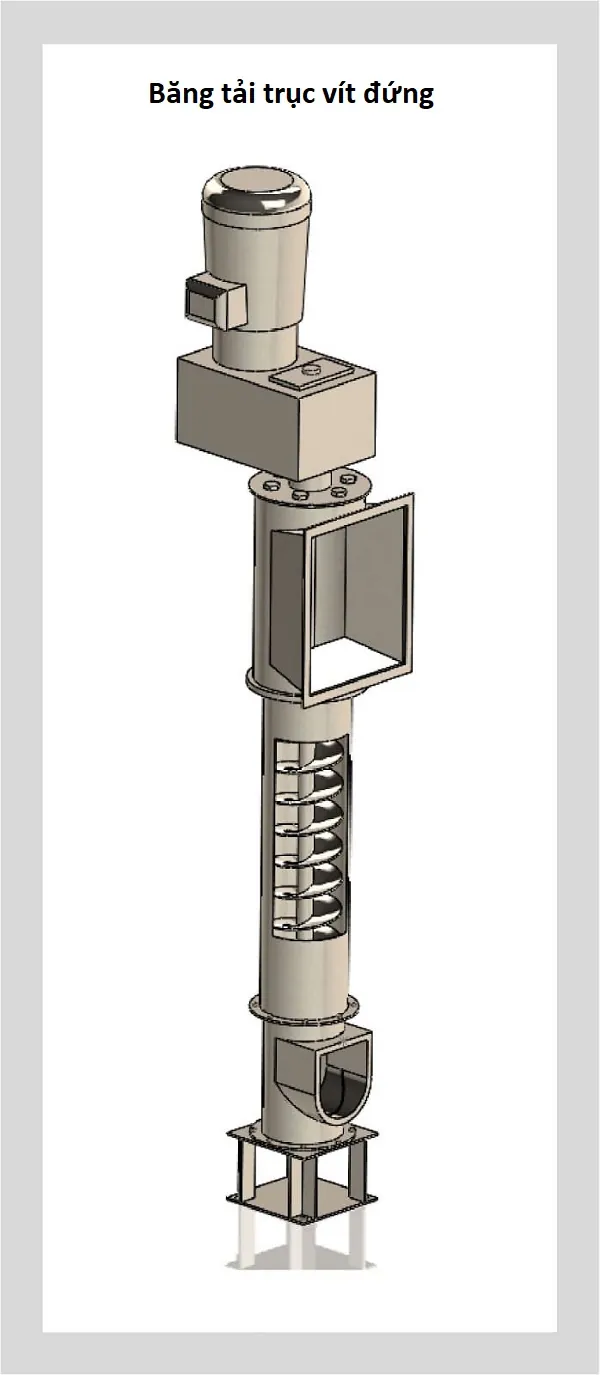

Băng tải trục vít dọc

Băng tải trục vít thẳng đứng là một phương pháp rất hiệu quả để nâng nhiều loại vật liệu rời ở độ dốc rất cao hoặc hoàn toàn thẳng đứng. Bất kỳ băng tải trục vít nào nằm nghiêng trên 45 độ đều là băng tải trục vít thẳng đứng.

Thiết kế nhỏ gọn cho phép băng tải trục vít thẳng đứng phù hợp với hầu hết mọi cách bố trí nhà máy. Với số lượng bộ phận chuyển động tối thiểu, băng tải trục vít thẳng đứng là bộ phận tiết kiệm chi phí và đáng tin cậy trong bất kỳ quy trình xử lý vật liệu rời nào.

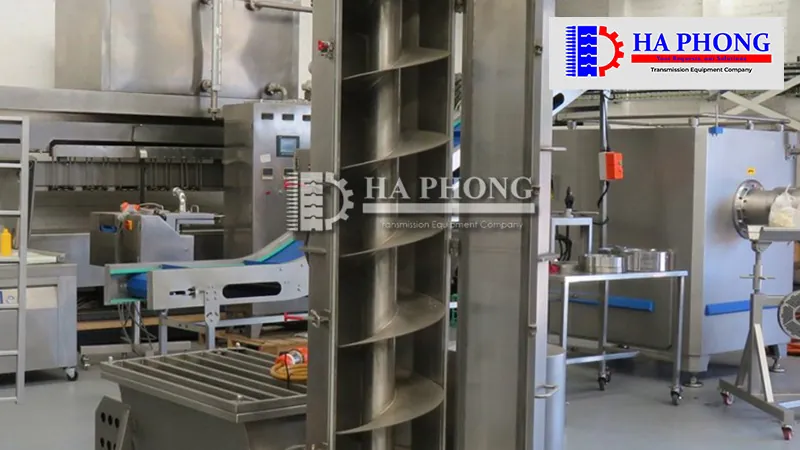

Băng tải trục vít dọc

Băng tải trục vít đa năng cho úng dụng cấp liệu

  • Băng tải trục vít có khả năng xử lý nhiều loại vật liệu rời từ chảy chậm đến chảy tự do.
  • Băng tải trục vít có thể có nhiều điểm đầu vào và đầu ra. Chúng có thể được tùy chỉnh cho các yêu cầu cần thiết của khách hàng.
  • Băng tải trục vít rất linh hoạt khi tùy chỉnh
  • Băng tải trục vít được đóng lại để ngăn chặn bất kỳ loại sản phẩm nào bị rò rỉ hoặc tràn ra. Chúng có thể được thiết kế và lắp đặt theo chiều dọc, chiều ngang hoặc theo một góc.
  • Băng tải trục vít có thể được sử dụng để trộn nhiều sản phẩm lại với nhau và để chia nhỏ các sản phẩm lớn.

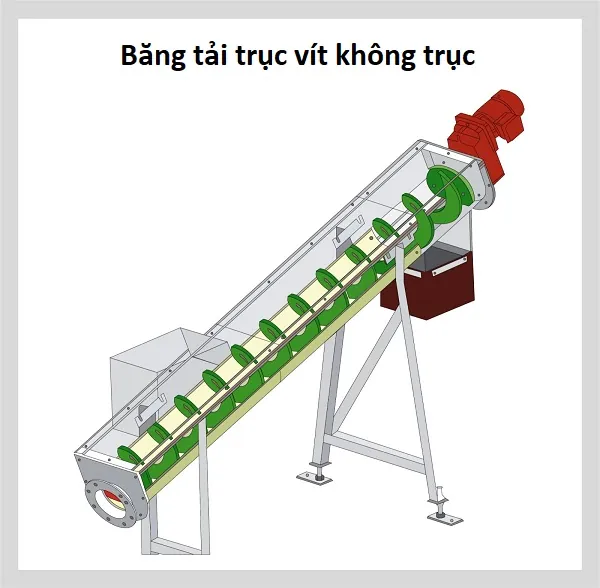

  • Băng tải trục vít có thể được thiết kế không có ống trung tâm. Đây là những điều quan trọng khi xử lý các vật liệu dày và là vật liệu giống như bùn hoặc chất rắn sinh học.
  • Băng tải trục vít được sử dụng để làm mát, làm nóng hoặc làm khô sản phẩm trong khi di chuyển sản phẩm.
  • Trong ngành hóa chất, cần phải chịu những áp lực nhất định khi xử lý các vật liệu nguy hiểm. Băng tải trục vít của chúng tôi có thể được thiết kế kín hơi để giữ áp suất bên trong cao và ngăn chặn vật liệu rò rỉ.

Hãy liên hệ Hà Phong để được tư vấn thiết kế băng tải trục vít theo nhu cầu, các loại trục vít dùng trong thực phẩm…
